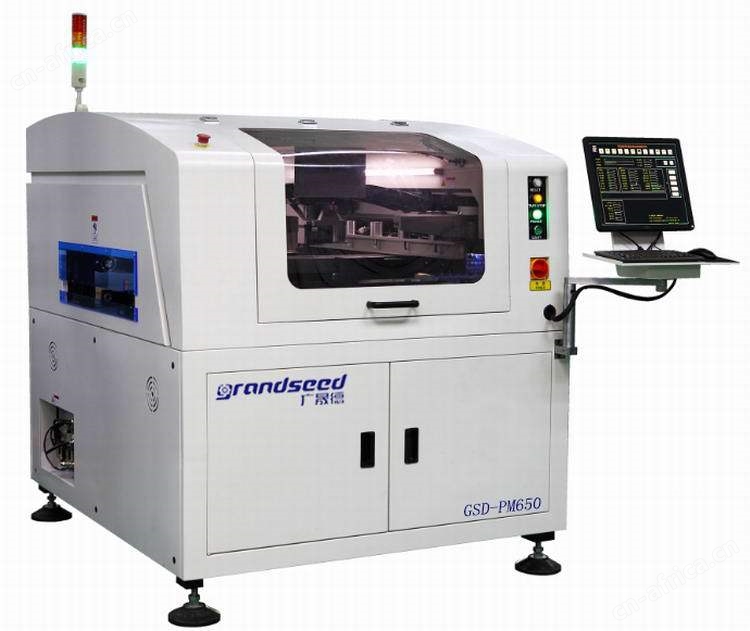

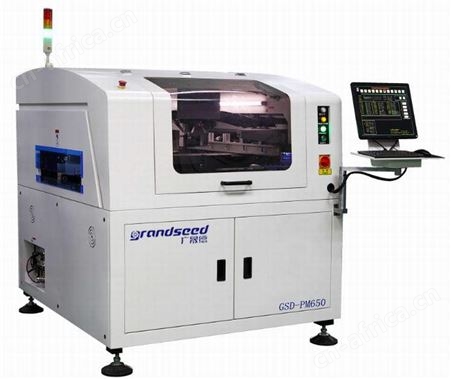

全自动大面板锡膏印刷机GSD-PM650规格参数

正常网框尺寸：650X650mm
PCB 小尺寸：80X50mm
PCB 大尺寸：650X610mm
PCB 厚度：~6mm
PCB 翘曲量：对角线1％
传送高度：900±40mm
运输速度：1500mm/S （可编程）
PCB的定位支撑方式：磁性顶针/可手动调节顶升平台
PCB的定位夹紧方式：的顶部压平,边夹,真空吸嘴
印刷头：两个独立的马达驱动印刷头
刮刀速度：6~200mm/sec
刮刀压力：0~15Kg/cm2
刮刀角度：46°/55°/60°
刮刀类型：钢刮刀标准,胶刮刀
钢网分离速度：~20mm/sec （可编程）
清洗方式：干、湿、抽真空（可编程）
工作台调整范围：X±10mm;Y±10mm;θ±2°　
重复定位精度：±
印刷精度：±
印刷周期：≤11s (排除印刷和清洗)
换线时间：使用空气气压：~6Kg/cm2
电源：AC220±10%,50/60HZ 1Φ 3KW
控制方法：全电脑控制
机器外形尺寸：1330X1475X1500mm

广晟德全自动视觉印刷机性能优势

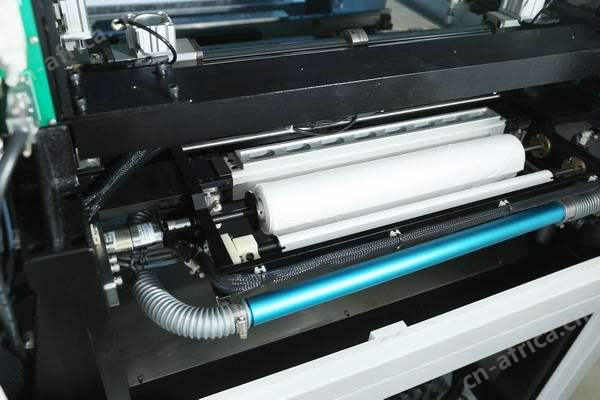

●有效的清洗结构提供：干洗、湿洗、真空三种清先模式任意组合模式可编程使用，从而实现完善的清洗效果.
●环形高亮度的LED灯，可调式四路光源组合功能，使各类形马克标记很好的识别（包括不规则的马克标记点），适应镀锡、镀铜、镀金、喷锡、FPC等各类形不同颜色的PCB板.
●采用GSD柔性挟持装置及角度旋转压板装置.，导轨采用皮带传送PCB、速度为1500mm/S可变速、可实现任意传送PCB方向,PCB支撑采用磁性顶针、真空吸嘴固定装置.从而满足了不同PCB挟持定位需求.
●根据钢网印刷及漏版印刷的专注工艺需求的不同及升降可靠性而设计，考虑锡膏外泄及刮刀片具有一定弹性装夹而设计，刮刀压力、升降速度、印刷速度、印刷需求工艺范围实现可编程修改，为操作者提供了一个良性印刷控制窗口.
●为作业者实现各种尺寸的钢网装夹便捷，加上有效的Y向钢网自动定位功能，在现实生产过程中能够快速更换产品机型.
●GSD科研马克识别系统，根据马克识别读出相应座标位置值与机器各轴座标值采用数学运算公式运算得出精准对位值，实现高精度对位印刷，从而轻松实现01005间距印刷.
