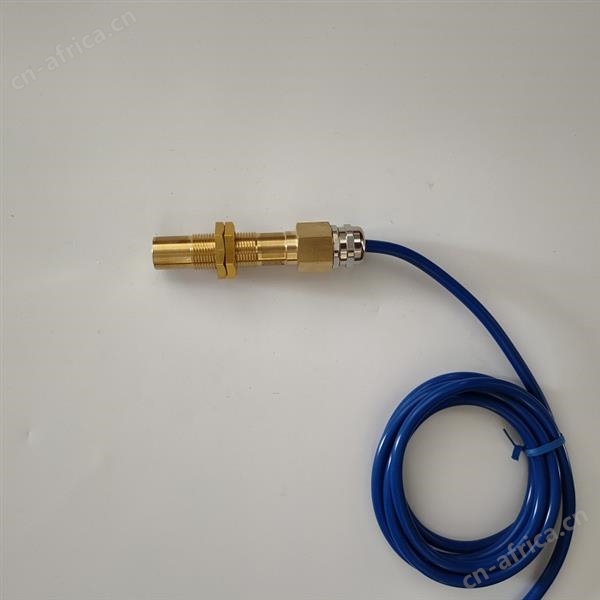

磁感应式接近开关XDT-C339TK  AC250V 100mA是接近开关的一种，磁性接近开关是传感器家族中众多种类中的一个，它是利用电磁工作原理，用的工艺制成的，是一种位置传感器。它能通过传感器与物体之间的位置关系变化，将非电量或电磁量转化为所希望的电信号，从而达到控制或测量的目的。

　　磁性接近开关能以细小的开关体积达到大的检测距离。它能检测磁性物体（一般为磁铁），然后产生触发开关信号输出。 由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体（如铁）把磁场传送至远距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作号。

磁感应式接近开关XDT-C339TK  AC250V 100mA工作原理

　　磁性接近开关能以细小的开关体积达到大的检测距离。它能检测磁性物体（一般为磁铁），然后产生触发开关信号输出。由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体（如铁）把磁场传送至远距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作信号。

　　它的工作原理与电感式接近开关类似，其内部包含一个 LC 振荡器、一个信号触发器和一个开关放大器，还有一个非晶体化的、高穿透率的磁性软玻璃金属铁芯，该铁芯造成涡流损耗使振荡电路产生衰减，如果把它放置在一个磁场范围内（例如，磁铁附近），此时正在影响振荡电路衰减的涡流损耗会减少，振荡电路不再衰减。因此，磁性接近开关的消耗功率由于磁铁的接近而增加，信号触发器被启动产生输出信号。它有广泛的应用，如：可以通过塑胶容器或导管来对物体进行检测；高温环境的物体检测；物料的分辨系统；用磁石辨认代码等。

产品的特点

1、作用距离远：a.电磁铁作用距离120mm；b.永磁铁作用距离150mm。

2、带负载能力强：可直接带3A负载，而加中间继电器过渡。可靠、方便。

3、灵敏度，反应速度：响应时间小于2.5ms。

4、能在恶劣环境工作：a.适应温度范围宽：-50℃——+120℃b.有较强的防护等：IP65。c.防水、防灰尘。

5、可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，能确保开关50 万次没有误动作，可靠性100。

6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，从根本上解决了因接触而产生误动作的问题。

7、应用范围广：主要应用于焦炉设备、翻车机设备钢铁设备。

技术性能指标

1. 动作距离：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

9. 开关电流：0.8A

10. 开关电压：DC350V AC300V

11. 接触电阻：小于0.1Ω

12. 重量：磁体3.6kg 触头0.6kg

13. 用JZ7-44作负荷，寿命500000次
