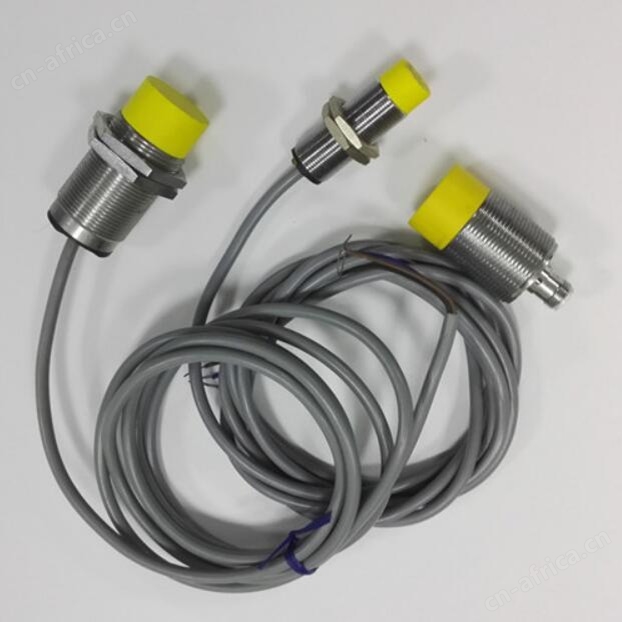

插件式接近开关WNE920DMYAD-BCXH-48耐高温，耐低温，耐腐蚀，防水是一种非接触式位置 开关，可以替换掉传统的接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。

增强远距离型_产品距离长、性能稳定，适合两倍及三倍距离的检测

> 检测距离：1.5mm至40mm
> 外壳尺寸：Φ4到M30
> 外壳材质：不锈钢，铜镍合金
> 输出方式：NPN ，PNP，DC2线，AC2线，AC/DC2线
> 安装方式：埋入式，准埋入式，非埋入式
> 连接方式：M8连接器，M12连接器，成型电缆

二线式接近开关的接线方法

对于二线式NPN型接近开关，棕色线与负载相连，蓝色线与零电位点相连；对于二线式PNP型接近开关，棕色线与高电位相连，负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。

三线式接近开关的接线方法

对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正相连；黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负相连。对于三线式PNP型接近开关，棕色的导线与电源正相连；黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负相连

接近开关WNE920DMYA带插件实物接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端;蓝线接电源0V端;黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
