主要特性

采用用IC提高产品抗干扰性能

内置电源反接保护电路

内置浪涌保护电路

内置过流保护电路）

寿命长，可靠性高，经济且操作简单

通过红色LED灯可确认接近开关工作状态

IP67防护等（IEC规格）

应用广泛，可替代微动开关及限位开关

接近开关DDGL-405N-L3H18 NPN常开产品特点

1、放大电路一体式设计,　　　　　　　　

2、内部元件全部采用进口件,

3、高可在150℃的恶劣环境中应用,　　　

4、使用寿命长、高可靠性,

5、浪涌,过载,逆性保护功能,　　　　

6、防水等:IP67,可在水中应用

7、安装方式:埋入式,非埋入式,　

所有金属型接近传感器的工作原理

所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。

目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。

（3）有色金属型传感器工作原理

有色金属传感器基本上属于高频振荡型。它有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率的变化。

当铝或铜之类的有色金属目标物接近传感器时，振荡频率增高；当铁一类的黑色金属目标物接近传感器时，振荡频率降低。如果振荡频率高于参考频率，传感器输出信号。

4、电容式接近传感器的原理

电容式接近传感器由高频振荡器和放大器等组成，由传感器的检测面与大地间构成一个电容器，参与振荡回路工作，起始处于振荡状态。

当物体接近传感器检测面对，回路的电容量发生变化，使高频振荡器振荡。振荡与停振这二种状态转换为电信号经放大器转化成二进制的开关信号。

接近开关两种安装方式的区别：

一般接近开关有两种安装方式：齐平安装和非齐平安装。

齐平安装：接近开关头部可以和金属安装支架相平安装。

非齐平安装：接近开关头部不能和金属安装支架相平安装。

一般，可以齐平安装的接近开关也可以非齐平安装，但非齐平安装的接近开关不能齐平安装。这是因为，可以齐平安装的接近开关头部带有屏蔽，齐平安装时，其检测不到金属安装支架，而非齐平安装的接近开关不带屏蔽，当齐平安装时，其可以检测到金属安装

①检测类型：放大器内置型、放大器分离型；

②外形：圆柱型

③检测距离：以（8mm）为单位；

④检测物体：铁、钢、铜、铝、塑料、水、纸等；

⑤工作电源：直流、交流、交直流通用；

⑥输出形态：常开（NO）、常闭（NC）；

⑦输出方式：两线式、三线式（NPN、PNP）；

⑧屏蔽、非屏蔽；

⑨导线引出型、接插件式、接插件中继式；

⑩应答频率：一钟能检测几个物体。

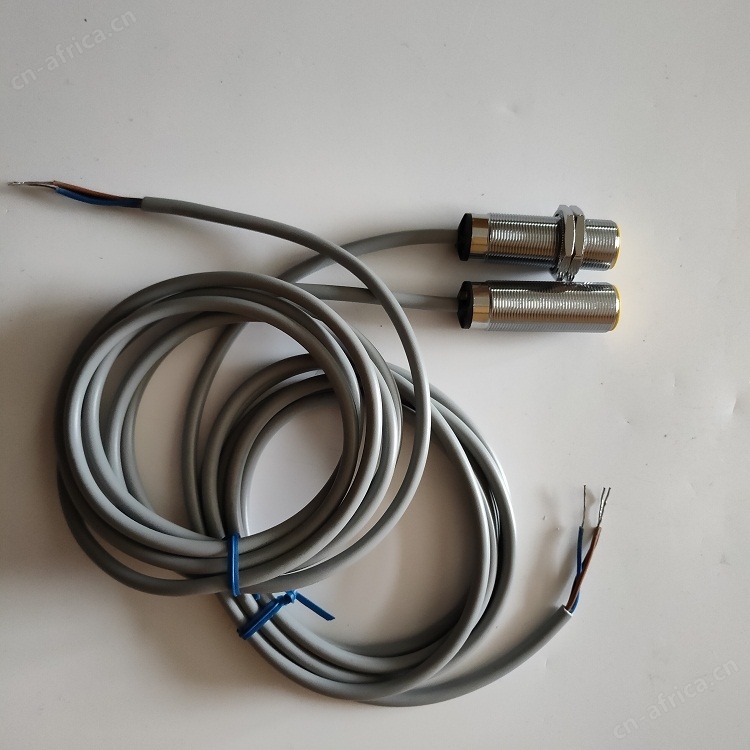

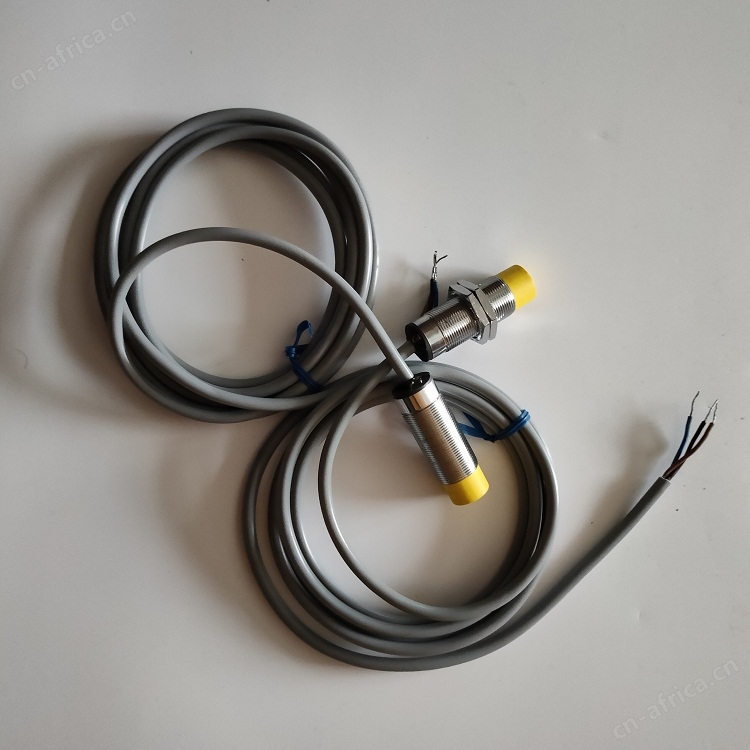

接近开关H8-M18H3L2-X8-电感式/IP67技术参数：

电压：10-30VDC

外壳材质：四氟/不锈钢

输出方式：PNP

感应距离：8mm

直径：18mm

空载电流：≤10mA

重复精度：0.1

开关频率：100HZ

加电延迟：40

防护等：IP67

安装方式：接插件式或电缆

工作温度：-25℃—+85℃

假信号抑制：  是

防短路/过载： 是

性反接保护：是

断电保护：    是

抗电磁干扰：  是

输出信号方波上升时间：≧10V/μs

聚四氟接近开关H8-M18H3L2-X8-电感式/IP67技术参数 ：

　　1、放大电路一体式设计,

　　2、内部元件全部采用进口件,

　　3、高可在150℃的恶劣环境中应用,

　　4、使用寿命长、高可靠性,

　　5、浪涌,过载,逆性保护功能,

　　6、防水等:IP67,可在水中应用

　　7、安装方式:埋入式,非埋入式,

　　8、检测距离:8mm,

　　9、输出方式:NPN/PNPNO/NC,

　　10、电源电压:10-30VDC,

　　11、外形规格:M18*1*51mm,

　　12、环境温度:-25… 150℃

　　13、外壳材料:镍铜合金

　　14、连接方式:8m硅胶电缆

　　产品应用行业

　　钢铁厂、电厂及类似高温行业，和高温环境、高温金属物体

　　特性：

　　★环境温度-25--+200℃

　　★规格M18，

　　★检测距离2mm--40mm可选。

　　★电缆 硅胶电缆及特氟龙电缆

　　★感应方式 齐平安装、非齐平安装

　　★输出方式：PNP/NPN NO/NC DCNO/NC AC NO/NC

【接近开关误动作解决方法】

①稳定电源给接近传感器单独供电。

②响应频率在额定范围内。

③物体检测过程中有抖动，导致超出检测区域。

④多个探头紧密安装互相干扰。

⑤传感器探头周围的检测区域内有其他被测物体。

⑥接近传感器的周围有大功率设备，有电气干扰。
