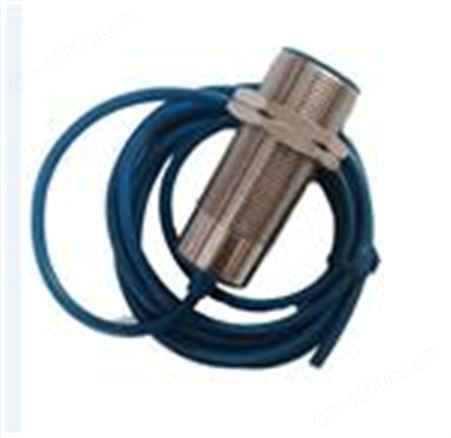

接近开关LKT-DQNY48VDC详细说明如下:

接近开关具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作等优点，而且随着新工艺、新材料问世，特别是电子技术的发展，使干扰和寄生电容等问题不断得以解决，因此越来越广泛地应用于各种测量中。

接近开关LKT-DQNY48VDC技术参数:

型号：LKT-DQNY48VDC
检测距离		5mm±10%
设定距离		0～4mm
应差		检测距离的10%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catalog的“特性数据”。)
标准检测物体		铁18×18×1mm
响应频率＊1		500Hz
电源电压(使用电压范围)		DC12～24V纹波(p-p)10%以下(DC10～30V)
漏电流		0.8mA以下
控制输出	开关容量	3～100mA
	残留电压	3.3V以下(负载电流100mA、导线长2m时)
指示灯		D1型:动作显示(红色)、设定显示(绿色)D2型:动作显示(红色)
动作模式(靠近检测物体时)		D1型:NOD2型:NC详情请参见Catalog的“输入输出段回路图”的时序图.
保护回路		负载短路保护、浪涌吸收
环境温度范围		工作时、保存时:各-25～+70°C(无结冰、结露)*2
环境湿度范围		工作时、保存时:各35～95%RH(无结露)
温度的影响		-25～+70°C的温度范围内+23°C时，检测距离的±10%以下
电压的影响		在额定电源电压的±15%范围内，额定电源电压时，检测距离的±2.5%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		AC1,000V1min充电部整体与外壳间
振动(耐久)		10～55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)		500m/s2X、Y、Z各方向3次
保护结构		IEC标准IP67、公司内部标准耐油*2
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约80g
材质	外壳	耐热ABS
	检测面
附件		使用说明书

*1.响应频率为平均值。

测量条件:使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

*2.在耐油环境中，使用时请将环境温度范围（动作时）的上限定为+40°C。

接近开关型号:

TL-W5MD1、TL-W5MD2

TL-W1R5MC1、TL-W3MC

TL-W3MC2、TL-W5MC1

TL-W5MC2、TL-W5E1

TL-W5E2、TL-W5F1

TL-W5F2、TL-W20ME1

TL-W20ME2

接近开关LKT-DQNY48VDC工作原理:

接近开关性能稳定，尾部有灵敏调整器，根据大小可以有效调整距离。稳定性高，检测距离较长。有埋入式和非埋入式。当有物体移向接近开关，并接近到定距离时才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同，有时被检测验物体是按定的时间间隔，个接个地移向接近开挂，又个个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。
