产品特点

1、放大电路一体式设计,　　　　　　　　

2、内部元件全部采用进口件,

3、高可在150℃的恶劣环境中应用,　　　

4、使用寿命长、高可靠性,

5、浪涌,过载,逆性保护功能,　　　　

6、防水等:IP67,可在水中应用

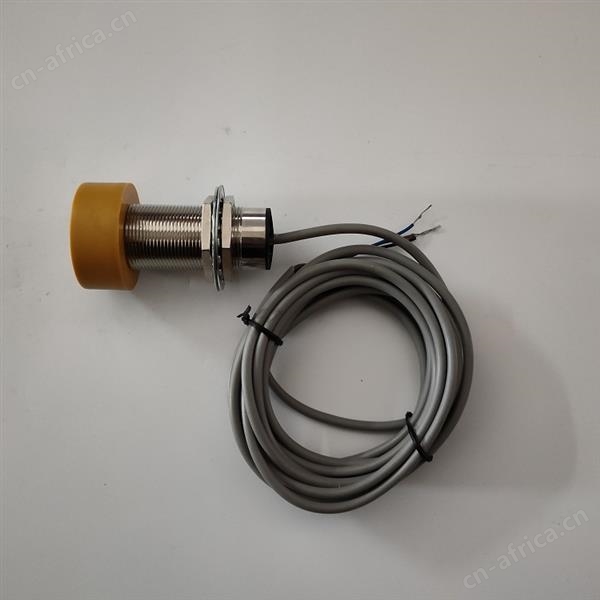

（1）接近开关SK-51有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。 

（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。 

（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。 

（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。  

（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。  

（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。千万不能选错了哟！ 

（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。　

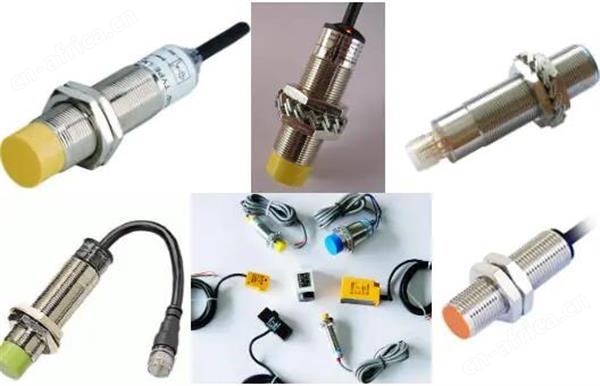

接近开关

直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。

NPN常闭型黑线电压与常闭型相反。直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。常闭相反。特别注意其负载电流的匹配，因为晶体管输出电流有限。

NPN接线图

接线图也很简单的，不同的开关会配不同的说明书。

使用接近开关需注意：

1.请不要用在日光下或水溅的地方，本产品尽量避免用在户外

2.请不要将接近开关的电线靠近电力线、高压线，为防止误动作和破损，请单独设置金属配管进行配线

3.请不要过分的拉扯电线

4.请不要使接近开关受强烈冲击

5.请不要将接近开关用在有化学溶剂的环境，比如：强碱、强酸

6.请不要过分的用力紧固，紧固时请加用垫圈

关于接近开关维护保养：

为了使接近开关长期稳定工作，和一般的控制机器一样，请进行下列定期检查

1.检测物体及接近开关的安装位置有无偏移、松动、变形等

2.配线接连部位有无松动、接触不良、断线

3.有无附粘金属粉尘等堆积物

4.使用温度条件、周围环境条件等有无异常

5.检测距离有无异常
