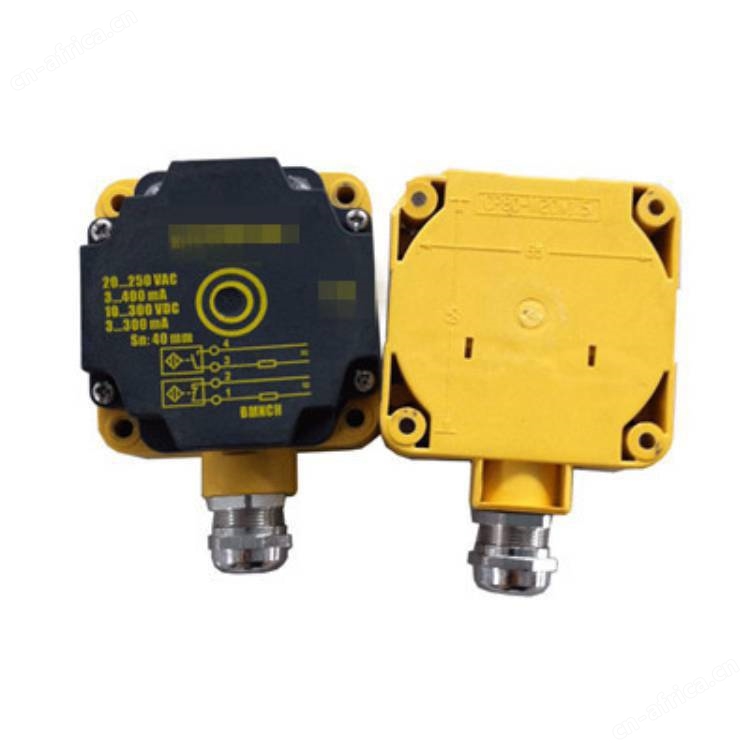

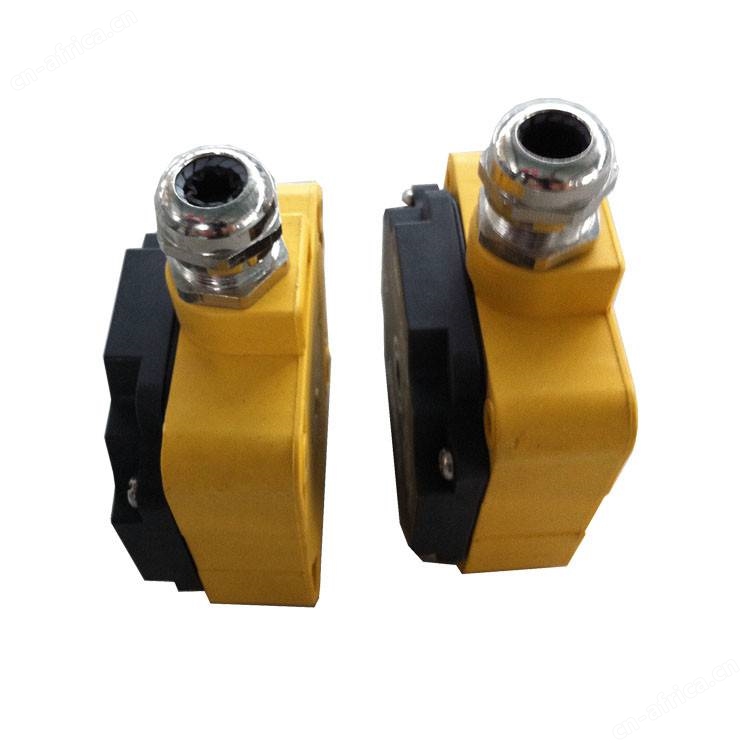

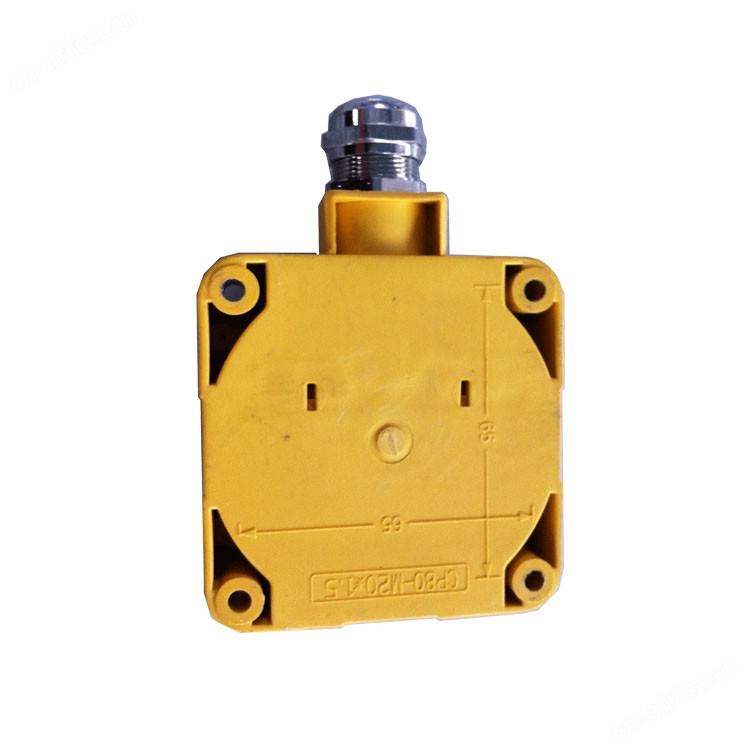

NI60-P250-D长检测距离接近开关一常开一常闭触点-麻城施迈赛工业自动化有限公司

NI60-P250-D长检测距离接近开关一常开一常闭触点也叫接近传感器，又称无触点行程开关，它除了可以完成行程控制和限位保护外，还是一种非接触型的检测器件，用作检测零件尺寸和测速等，也可用于变频计数器、变频控制的脉冲发生器、传动机械的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、防水防尘耐油、IP67防护适应恶劣的工作环境等优点。

　　（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。多凯公司还有四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。

　　（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。

　　（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。

　　（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。

　　（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。

　　（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。千万不能选错了哟！

　　（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。

NPN型：

1、负载接法：负载接在输出端和负之间。

2、输出电平：当无感应时，输出高电平，感应时，输出低电平。

3、电流方向：负载电流注入开关（灌电流）

PNP型：

1、负载接法：负载接在电源正和输出之间。

2、输出电平：当无感应时，输出低电平，感应时，输出高电平。

3、电流方向：负载电流流出开关（拉电流）

使用说明

1、把串联入控制联路即可，通过PLC控制，具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移

2、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作
