转速传感器Z12E-31930C-15K旋转测速主要用于皮带输送机、提升机、螺旋输送机、研磨机、破碎机、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链((带))脱落等机械故障能及时处理，起到保护设备减少损失。

不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上如图 1 他是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关 4-8 毫米距离时为一个脉

　　冲），通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的数，设备被动轴转动一圈需要给速度开关两个脉冲，如果速度开关设定在 8 ，设备转动一圈小于 8 ，速度开关通过串连的继电器无动作（继电器保持吸合），当设备转动一圈大于 8 ，速度开关认为已发生卡死堵转，通过串连的继电器使电继器跳脱(继电器断电)，保护设备。

　　特点

　　◆ 非接触，无运动部件、无磨损、安全寿命长、维护费用低、适用于环境恶劣的现场。

　　◆ 一体化结构，免设置、调试，安装简单。

　　◆ 体积小、重量轻、寿命长

　　◆ 具有负载短路保护功能——误将旋转探测器直接接电源不会损坏旋转探测器。(不能超过 1 分钟)

　　◆ 输出信号既可与现场设备联锁使用，也可送达 DCS 控制系统

　　◆ 配有状态指示灯。设备正常运行时，指示灯“闪烁”；停机时，指示灯“常亮”。

　　◆ 跳脱时间可调 3-18S

　　技术参数

　　工作电源：220VAC±15％

　　负载电流：≤5A

　　绝缘电阻：＞500MΩ

　　输出信号：开关量信号

　　环境温度：-20℃~+60℃

　　环境湿度：≤90%

　　外型尺寸：Φ38×105mm

　　重量：0.1Kg

　　防护等：IP66

　　检测速度范围：1~220 转//分

　　跳脱时间：3-18

　　响应时间：<2mS

　　检测间距 H2：≤8mm

　　小安全工作距离 H1：≥20mm

　　装位置及数量

　　速度保护的静传感器应安装在非驱动滚筒的侧面框架适当位置，保证能接收到动传感器的动传感器的信号，动传感器应安装在非驱动滚筒的两端面上。

　　技术

　　当输送带速度在10s内均在（50%-70%）Ve范围内，或输送带速度小于50%Ve时，或输送带速度大于等于110%Ve时，测速打滑保护装置应报警并终止输送机的运行。对带式输送机正常启动和停止造成的速度变化，测速打滑保护不应有保护动作，打滑保护应采用反时限特性。

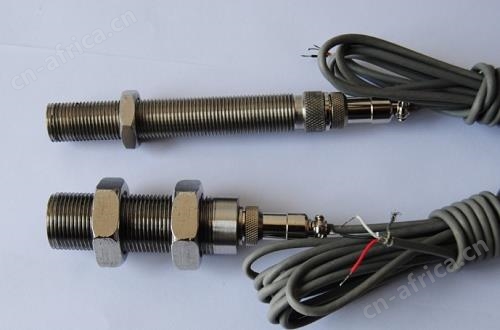

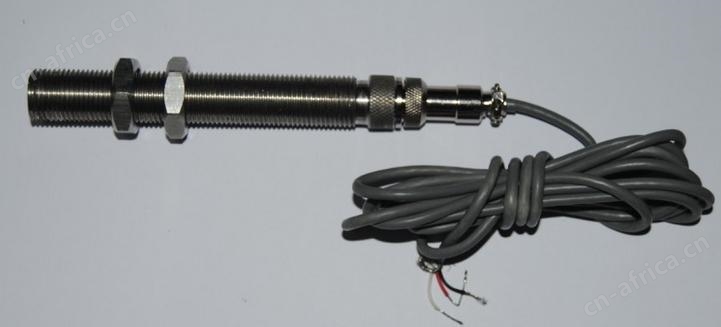

在传感器端绕有线圈，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。

　　传感器铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。
