一、本系列产品特点：

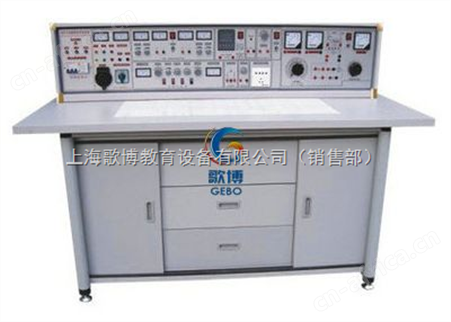

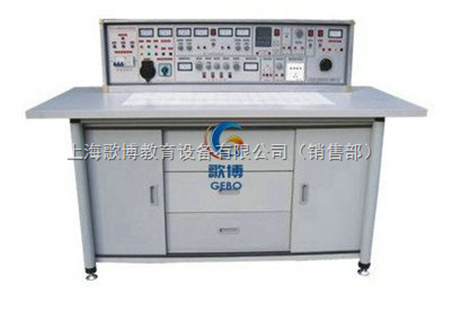

通用电工电子实验台是电工、电子、电拖实验与电工、电子、电拖实训与考核有机的结合，做到资源共享 一室多用，减少实验实训指导教师和教室。实验项目包括电工学、电工　原理、电子技术、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电 路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。采用德国职业教育的实验方法；利用九孔通用实验底板和分立式透明 元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

电子技能实训科目改革传统实验实训教学模式，通过基本操作技 能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路 组装工艺技能（设备中配置二十几套实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显 示、测量、控制等内容。

电工、电拖技能实训科目通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处 理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水 平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品。



二实验台及操作桌结构：

1.实验台外壳尺寸：123×35×20cm         　　

2.三相保险座                             　　

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮：试验漏电开关漏电功能         　　

6.电源输入指示1只
