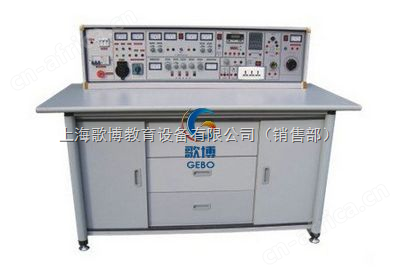

一、电工电子技能实训台产品特点:
为跟上我国电子工业及信息产业飞速发展的节拍,培养线技术应用型操作人员,赶超世 界制造工业。根据《关于以就业为导向,深化高等职业教育改革的若干意见》中提出的“高等职业院校必须把培养学生动手能力、实践能力和可持续发展 能力放在突出地位,促进学生技能的培养”精神。我公司技术人员综合了“电子电器类”“电子技术应用类”“电子信息类” 《电工技能训练》和《电子技能训练》教学大纲要求,研制了本实验设备。其电子技能实训改革传统实验室实训教学模式,通过基本操作技能和二十几类实用新型电 路的制作、调试,使学生掌握电子产品的制作调试,学会阅读电路原理图和PCB图,熟悉常用电子元器件的选择、测试,掌握焊接和电路组装工艺技能(设备中配 置二十几套特制实训电路板和相应电路元器件),并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等 实训内容。
电工电子技能实训台通过安全用电,常用工具及仪表的使用,电工基本技能训练,电动机的安装、维护与故障处理,电动机基本控制线路的安装、调试维修,常用生产机械电气控制线路的故障分析与处理等项目系统训练,可达到劳动及社会保障职业技能鉴定中级以上水平。
本设备实训内容分为几个层次和若干模块,不同学制,不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性,是高等、中专、职业学校及各类培训机构为学生参加社会工作前的训练设备,也可用作考核机构对学生进行考核的理想设备。
二操作桌结构:
1、实验台构成与性能:
1.1 电源及参数:
1.1.1 输入电源:三相四线电源,输入时指示灯亮
1.1.2 电源输出:有嵌入式保险盒和漏电开关二级保护功能,一个应急开关。
A组:监视电压表:通过换相开关指示三相输出电压。
B组:三相电源输出:由三相电源插座和安全接线座输出电压,通过开关控制三相电的输出,以提高安全性。
C组:0-220V电源输出:一组插座。为各种仪器提供工作电源。
D组:可调交直流电源:一台0.5KVA单相调压器,输出0-240V交直流电源,电压输出有表指示。
E组:固定直流稳压电源:输出电压5V,输出电流zui大500mA。
F组:恒流稳压电源:双路0-30V稳压输出,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出zui大电流为1.5A,具有预设式限流保护功能,输出由0.5级数字电流表、电压表指示,电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mv。
