通用电工实验电工技能实训台是电工实验、电工实训与考核有机的结合,做到资源共享一室多用,减少实验实训指导教师和教室。实验项目包括电工学、电工原理等课程的实验与实训,利用九孔通用实验底板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。

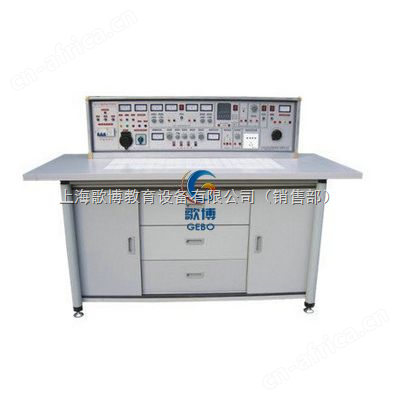

一、通用电工实验电工技能实训台操作桌结构:
1.实验台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源输入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表:指示输出线电压 9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流表W相电流输出指示 12.四插座:A单元三相四线电源输出 13、接线座2只:B单元交流低压电源输出 14.电表(2A):B单元交流电流指示 15.旋钮:B单元3-24V交流低压选择输出 16.开关:C单元双路直流稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调节 18.旋钮:C单元双路Ⅱ路稳流调节 19.接线座2只:C单元Ⅰ路直流稳压输出。 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压、电流指示 22.接线座:D单元直流5V稳压输出 23.电表:D单元电流0.5V输出指示 24.开关1:控制各低压交流电、信号源 25.开关2:控制E单元交直流调压电源 26.电表:E单元交流电压输出指示 | 27.接线座4只:E单元交流、直流输出口 28.旋钮:E单元0~240V电压调节 29.插座:G单元220V输出插座 30.旋钮:音频功率放大器音量调节 31.接线座2只:音频信号输入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调节 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 44.实验桌面尺寸:160×70cm 45.智能型多功能交流电路测量电表:能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T,八位液晶显示。 46.储存板:放置元件盒 47.左储存柜:放置储存板(带门锁) 48.抽屉:放置常用工具 49.右储存柜:放置储存板(带门锁) 50.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验。 |
二、主要技术指标:
1、输入工作电源:三相四线
2、输出电源及信号
A单元:三相四线
B单元:交流3、6、9、12、15、18、24V
C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为0~30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便。输出zui大电流为2A,具有预设式限流保护功能。
电压稳定度:<10-2 负载稳定度:<10-2 纹波电压:<5mv
D单元:直流稳压5V,电流0.5A
E单元:交直流电压0~240V连续可调,电流2A
F单元:220V电压输出,供外接仪器使用。
3、单次脉冲源:每次可输出一对正负脉冲
4、函数信号发生器(正弦波、三角波、矩形波)
1.频率范围:5HZ-550KHZ分五个频段
2.频率指示:由HZ表直接读出
3.电压输出范围:
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减:0db、20db、40db具有连续性
矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调
三角波:5HZ-550KHZ>1V
5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表:精度1.0级,能同时测量电路电流I、电压U、功率Kw、电能Kwh,工作时间T,八位液晶显示。
7、漏电保护:漏电动作电流 30mA。
8、绝缘电阻:>5MΩ。
