一、电工电子电拖技能实训台产品特点：

为 跟上我国电子工业及信息产业飞速发展的节拍，培养线技术应用型操作人员，赶超制造工业。根据《关于以就业为导向，深化高等职业教育改革 的若干意见》中提出的“高等职业院校必须把培养学生动手能力、实践能力和可持续发展能力放在突出地位，促进学生技能的培养”精神。我公司技术人员综合了 “电子电器类”“电子技术应用类”“电子信息类” 《电工技能训练》和《电子技能训练》教学大纲要求，研制了本实验设备。其电子技能实训改革传统实验室实训教学模式，通过基本操作技能和二十几类实用新型电 路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配 置二十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等 实训内容。

电工技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装、维护与故障处理，电动机基本控制线路的安装、调试维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练，可达到劳动及社会保障职业技能鉴定中级以上水平。

本设备实训内容分为几个层次和若干模块，不同学制，不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构为学生参加社会工作前的训练设备，也可用作考核机构对学生进行考核的理想设备。

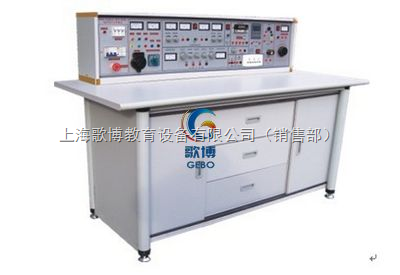

二、电工电子电拖技能实训台操作桌结构：

1、实验台构成与性能：

1.1  电源及参数：

1.1.1　输入电源：三相四线电源，输入时指示灯亮

1.1.2　电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。

A组：监视电压表：通过换相开关指示三相输出电压。

B组：三相电源输出：由三相电源插座和安全接线座输出电压，通过开关控制三相电的输出，以提高安全性。

C组：0-220V电源输出：一组插座。为各种仪器提供工作电源。

D组：可调交直流电源：一台0.5KVA单相调压器，输出0－240V交直流电源，电压输出有表指示。

E组：固定直流稳压电源：输出电压5V，输出电流zui大500mA。

F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出zui大电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10^-2，负载稳定度＜10^-2，纹波电压＜5mv。

1.2  单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。

1.3  函数信号发生器输出正弦波、三角波、矩形波。

1.3.1  频率范围：5HZ-550KHZ分五个频段

1.3.2  频率指示：由HZ表直接读出

1.3.3  电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减：0db、20db、40db具有连续细

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调

三角波：5HZ-550KHZ>１V

1.4  音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

1.5  智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动 与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。

1.6  变压器：内置式220V/12＋24V，功率25W。

1.7　喇叭：8Ω,0.5W内置式。

1.8　蜂鸣器：内置式；
