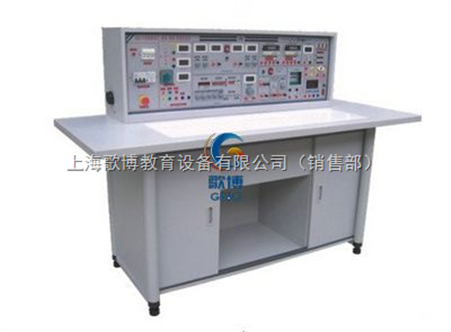

高级模电数电实验台具 有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容要求更高，实验深度有较大提 高，使实验更加深入完整。实验台装配智能化数字直流电表，测量精度高，测量范围宽，使用方便。数字部分实验利用进口新型集成座，实验时集成座插拔方便，接 触可靠，集成座装在ABS塑料通用底座上，集成座脚引至接插孔，连接方便。利用该集成座仅需更换集成座就能无限制完成数字电路实验。便于学生课余兴趣小组 电路开发，学生毕业设计等。元件盒盒体透明，直观性好，加强学生对线路和元器件的感性认识。实验元件分立式，院校除能完成指导书上实验还可以利用元器件设 计符合自身要求的实验内容，为对实验教学上大胆创新的院校实验室建设提供了良好的平台。实验台高度为110cm，实验室布局不受设备高度限制，有利于讲师 讲解。

二、高级模电数电实验台适用范围

适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验。是现有实验室更新换代或新建扩建实验室的理想产品。

三、实验台构成与性能

1、电源及参数

1.1输入电源：交流220V单相三线电源，输入时指示灯亮。

1.2电源输出：有嵌入式保险盒和单相漏电开关二级保护功能。

A组：0.5KVA单相调压器，输出电压0—240V，有数字表指示。

B组：低压交流3，6，9，12，15，18，24V电源，zui大输出电流1.5A。

C组：低压直流稳压电源，±5V，±12V。

D组：双路恒流稳压电源，二路电压均为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出zui大电流1.5A，具预设式限流保护功能，每路输出有0.5级数字电流表，电压表指示，电压稳定度＜10^-2，负载稳定度＜10^-2，纹波电压＜5mv。

E组：电源插座：为国内外各种仪器提供工作电源。

1.3、七段译码器：3组七段译码器及对应译码显示数码管。

1.4、音频功率放大器：输入音频电压不低于10mv，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
