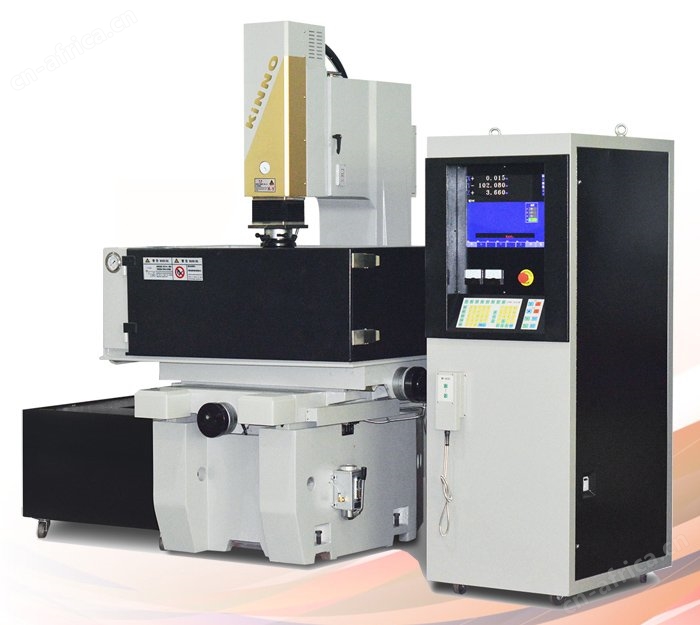

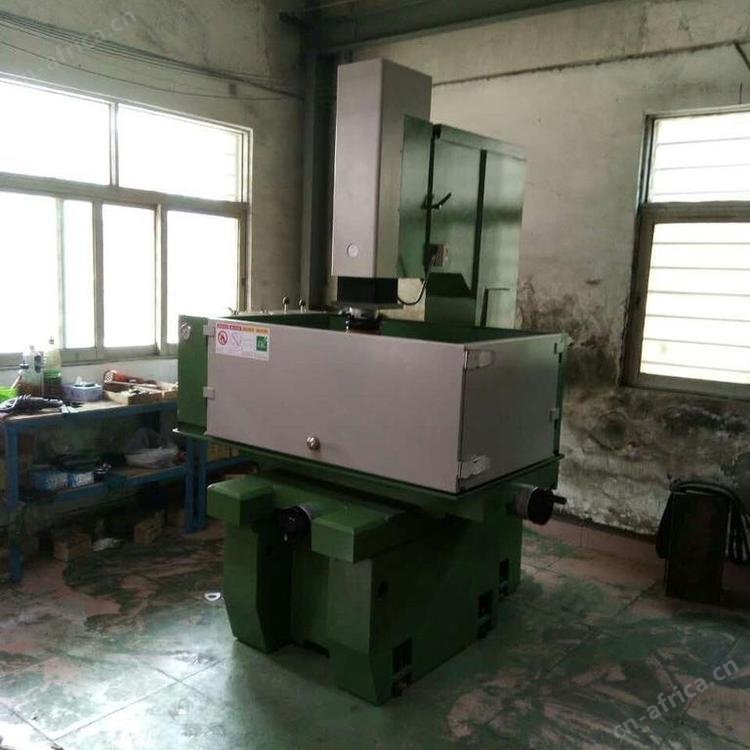

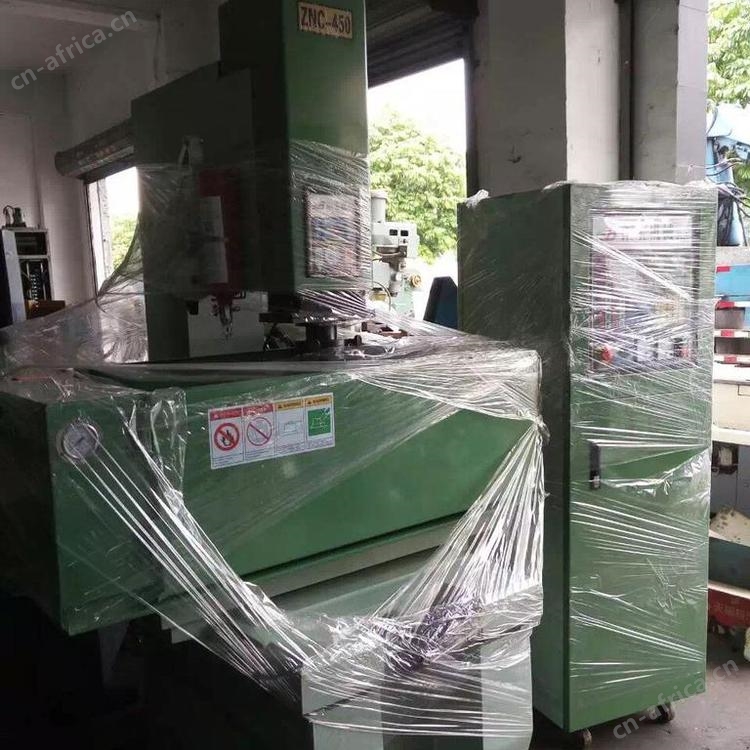

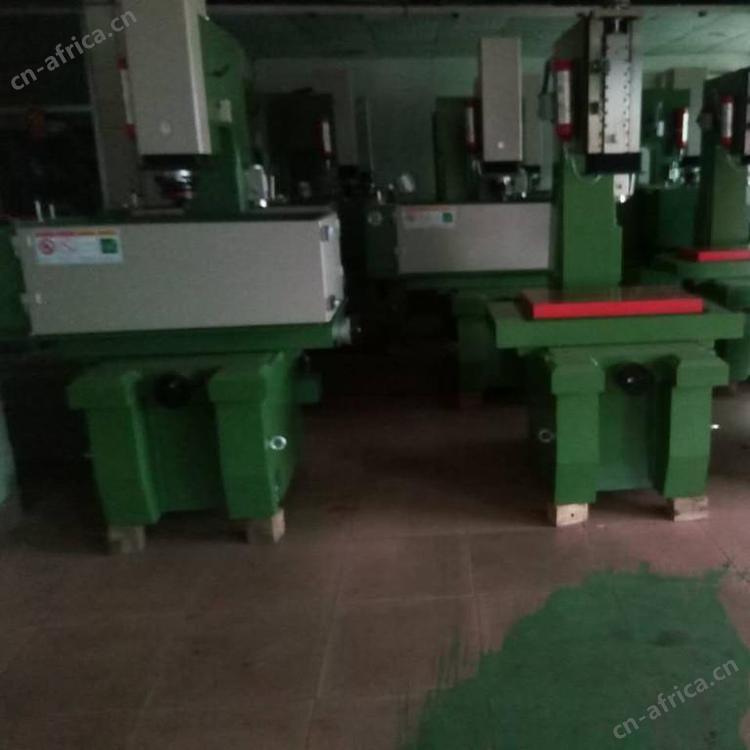

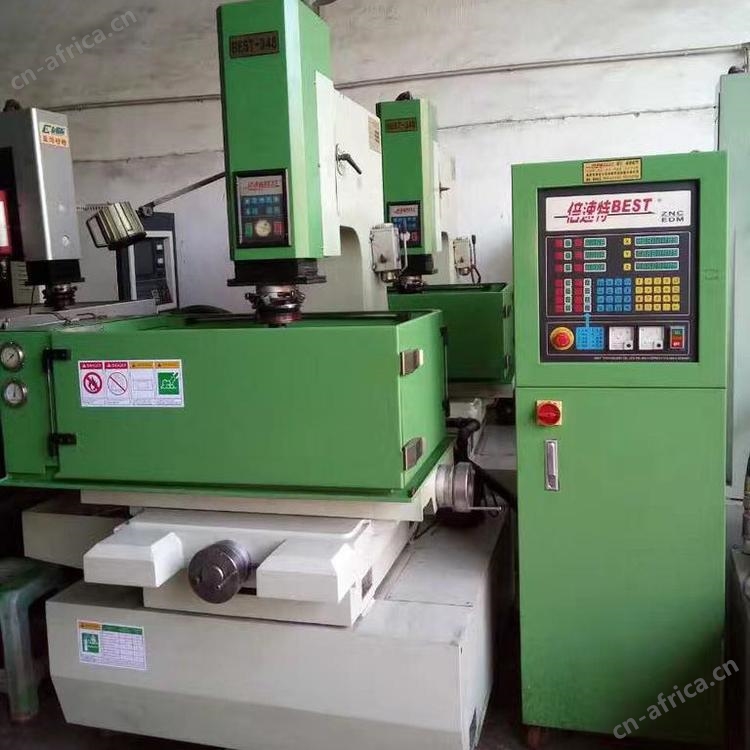

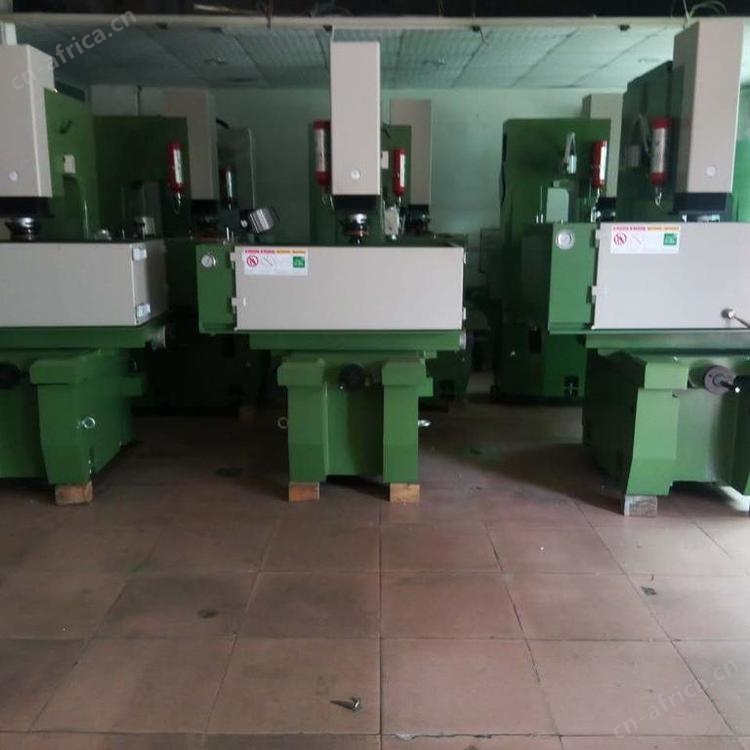

电火花机 ZNC EDM

模具类标准加工、单轴无粉亚镜面加工,石墨电极加工效率高,通用性广

Single axis powder free sub mirror processing, graphite electrode processing efficiency, versatility wide

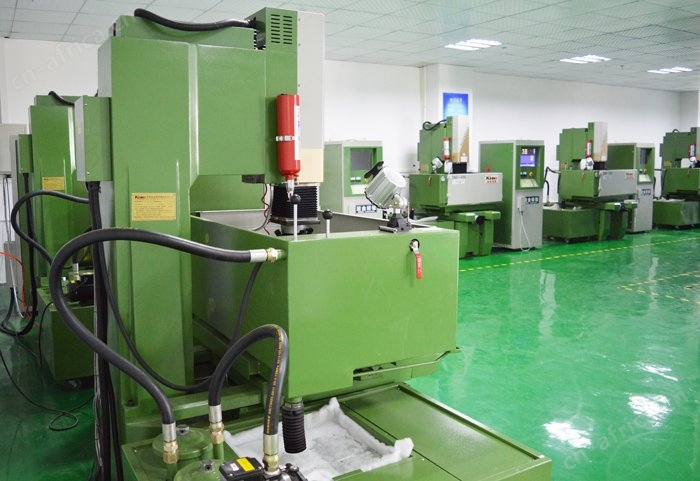

Mechanical characteristics.机械特性

机身Fuselage

整机采用米汉纳铸铁经有限元素分析蜂巢式结构设计，Z轴采用线性滑轨,X/Y轴硬轨,高精滚珠丝杆传动,整机运动顺畅,刚性好,加工精度稳定

润滑系统lubrication system

整机采用集中润滑系统,提供各滑道面均匀强制润滑,各轴运动顺畅、精度稳定

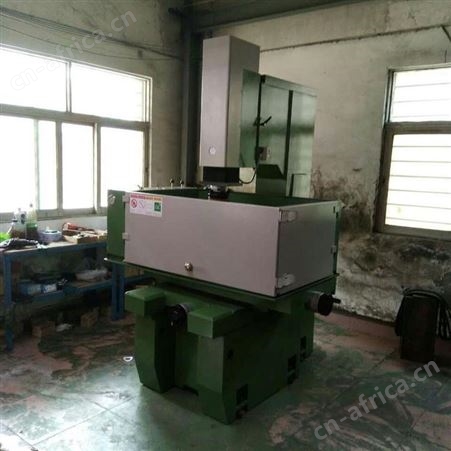

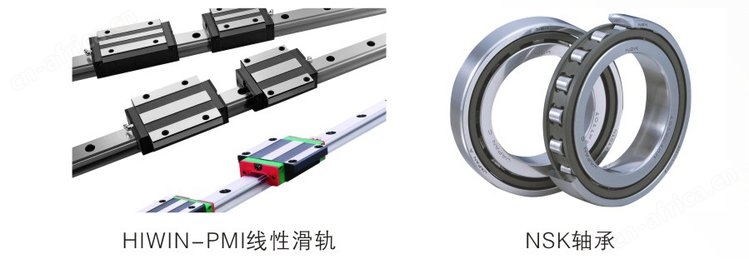

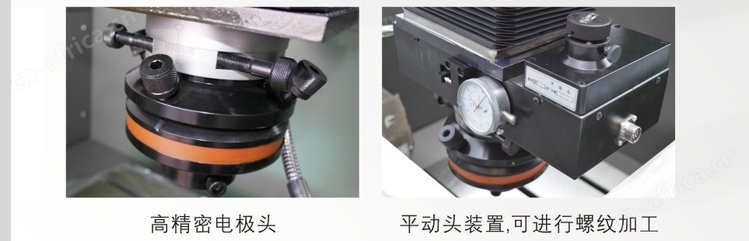

丝杆、线轨 lead screw、Linear slide

中国台湾HIWIN/PMI高精滚珠丝杆和线性滑轨,搭配Z轴伺服马达控制,下刀精度高

Quality assurance.品质控制

·机床几何精度,位置精度,动态和静态精度在制造过程中全检

·电气可靠性检验(包括电流全功率,加粉亚镜面加工,电极损耗加工等检测)

电控系统Electric cabinet control system

· 自动运算/匹配,自动调整功能:一般加工情况下,输入电流后计算机自动匹配加工条件.30A控制器为12段加工电流,50A控制器19段加工电流,75 A控制器为20段加工电流,提供多种加工方式,实现多种加工需求

· 缓跳功能:大面积加工时,电极从表面缓慢撤出,真空条件下电极头高速撤出时,真空吸力不造成工件的异动,而导致的局部放电出现不良纹路

· 高跳功能:深孔加工时可在菜单中设置,电极从工件深孔完成撤出,将加工中形成的碳渣即时排出,防止由于积碳造成二次放电,工件表面不会出现凹陷

· 修底功能:加工达到设定深度时,对表面继续修光

· 轴位保护功能:X/Y轴设计位置保护,加工中X/Y轴被移动超过0.02mm时,控制器即自动停止放电

· 可实时、实距控制电极跳动,实现加工精度要求

Mechanical parameters.机械参数:

电箱技术参数Technical parameters of electric cabinet:
