应用于模具的镜面、石墨、硬质合金加工

Suitable for mirror, graphite and cemented carbide processing.

机械特性 Mechanical characteristics

机身Fuselage

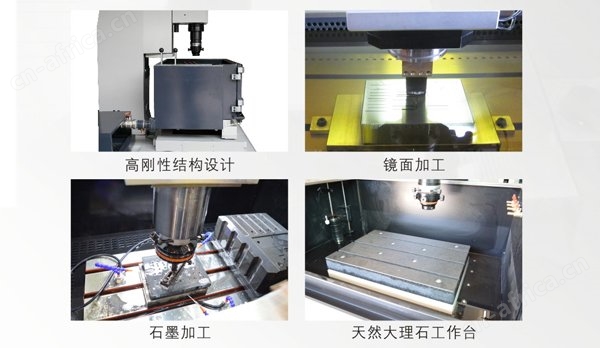

·整体式T型铸件床身,十字工作台结构,加强筋科学合理分布,几何精度好,数控轴全行程运动的稳定性好

·高刚性单立柱设计,主轴配重减少悬臂现象发生,主轴高速做平衡抬刀运动

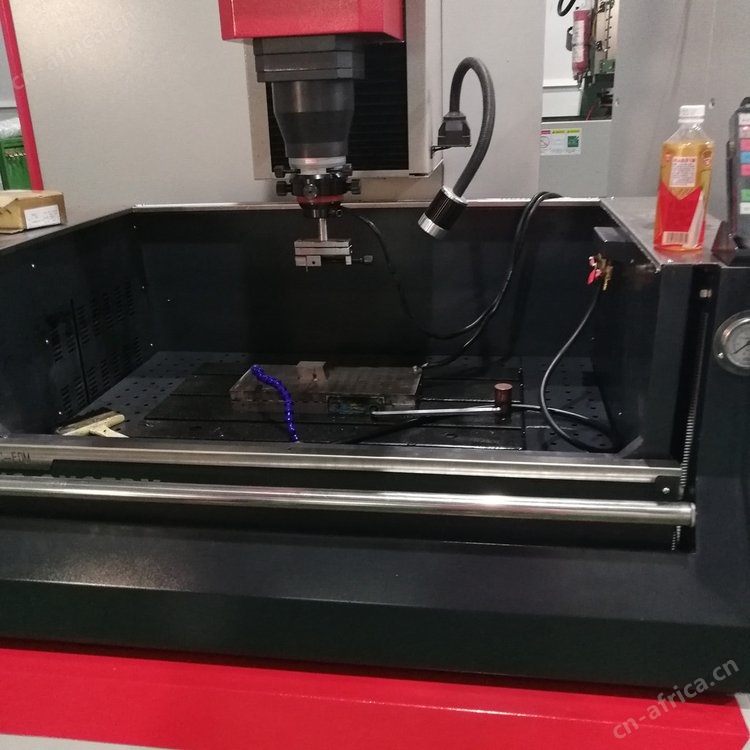

工作台Workbench

工作台采用精密花岗岩(00级)材料,绝缘性能好,温度影响低,耐腐蚀等特点,放电加工时两极间存在的寄生电容低,实现高光洁度均一性的镜面加工.

丝杆、线轨 lead screw、Linear slide

中国台湾HIWIN/PMI高精滚珠丝杆和高刚性线性滑轨,搭配交流伺服马达,具备电气控制系统步距补偿和间隙补偿功能,减少传动误差,移位速度快,稳定性好.

Quality assurance

机床几何精度,位置精度,动态和静态精度在制造过程中全检

电气可靠性检验(包括电流全功率,镜面加工,大面积高光洁度加工,减少电极损耗加工等检测)

优势: Advantage

U级的加工精度,四孔定位加工,工件在机自动测量

精边加工,在接插件等精密模具中,对细小圆角半径的要求较高,精边可加工出0.01mm的微小圆角

高效,使用高速抬刀功能,主轴抬刀速度可实现≥6M/min,伺服系统的跟踪性能好,高速抬刀能够使加工蚀除物有效排出,实现高速的稳定放电加工

精面,加工面没有针孔,完成达到镜面加工效果

数控摇动功能Numerical control swinging function

·锁住Z轴的摇动轮廓加工

·用旋转电极的轮廓创成加工

·三轴联动棱角型腔的摇动加工

·U轴分度加工,R轴旋转加工,用U轴与Z轴联动螺旋齿轮加工

·选配C 轴(U轴)加工装置,能实现数控四轴联动加工

技术参数Technical parameters
