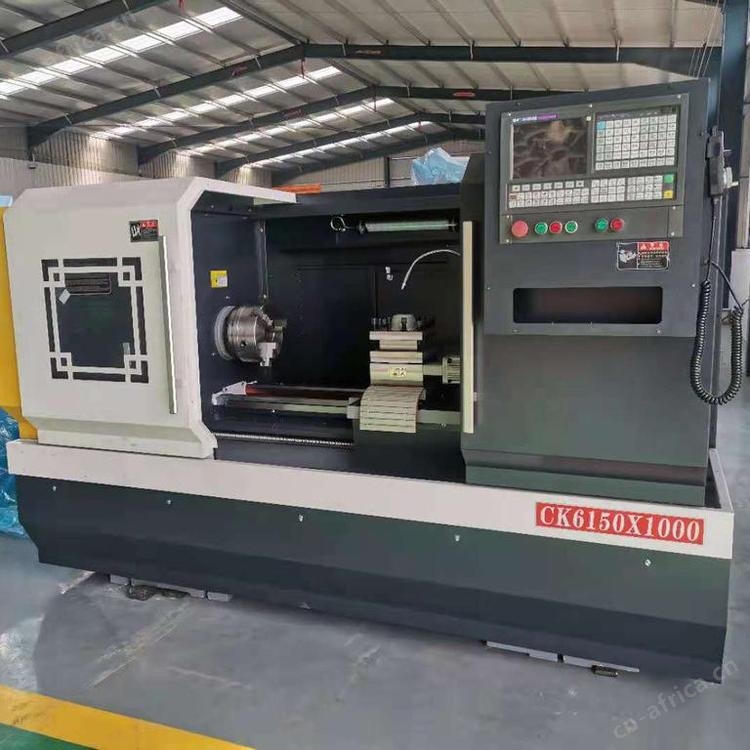

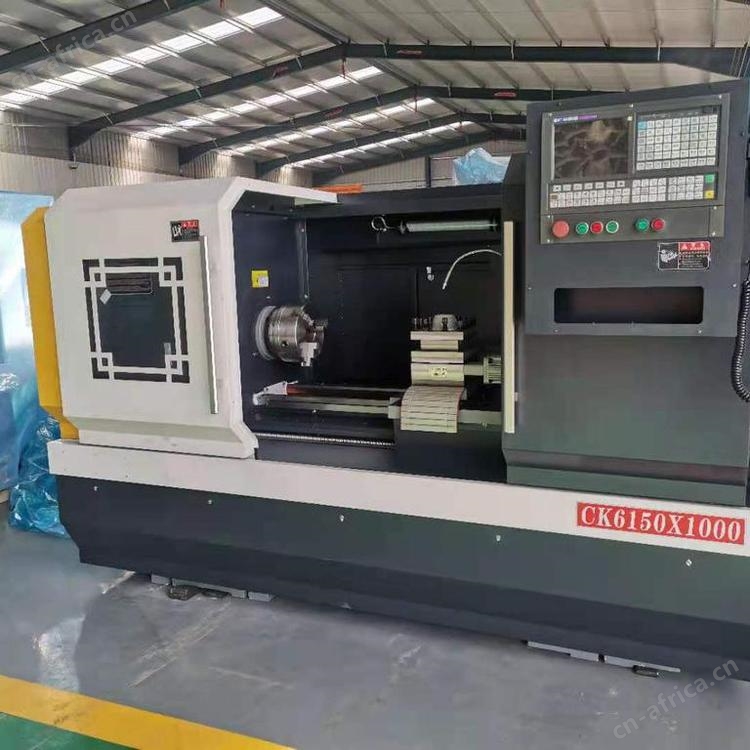

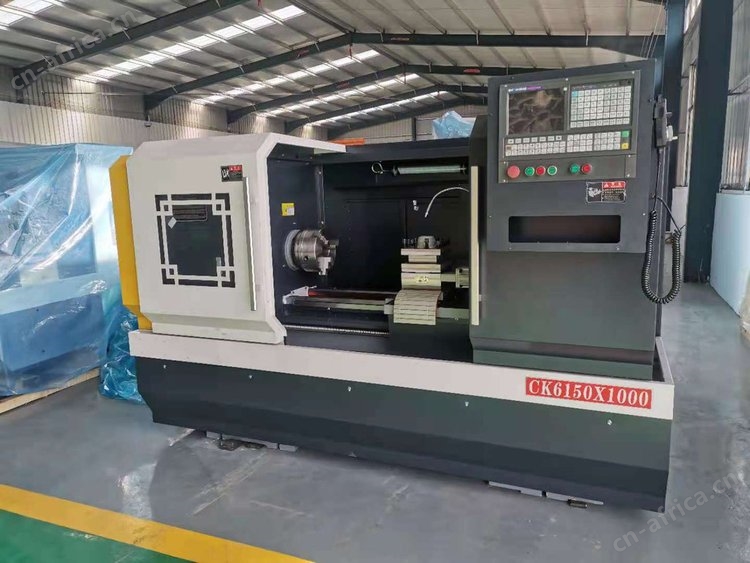

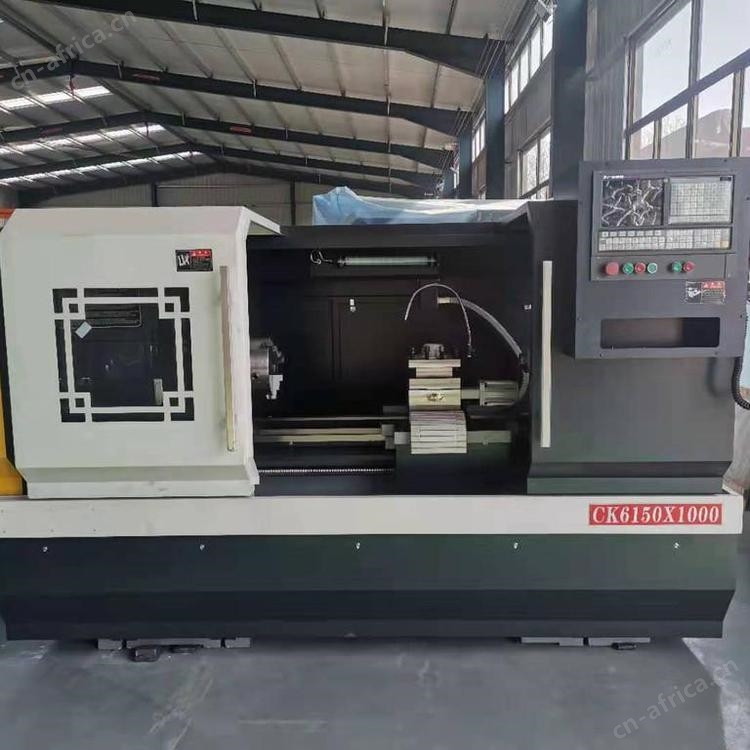

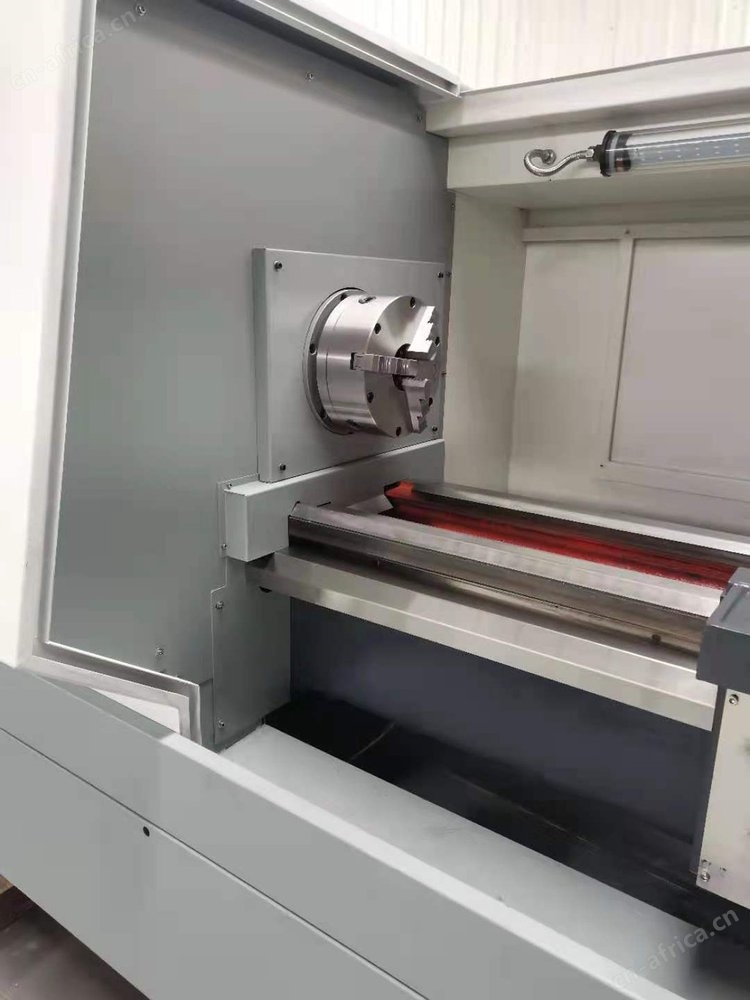

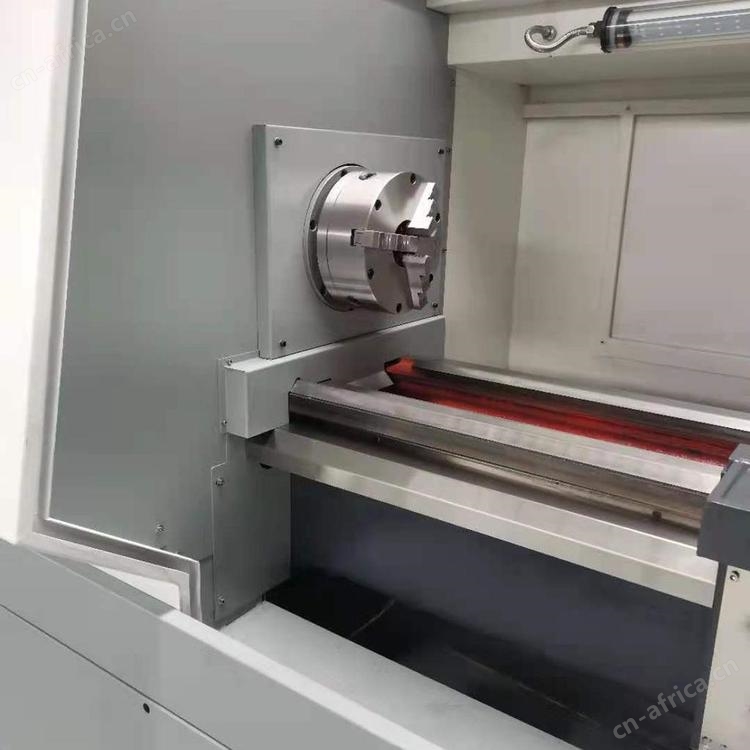

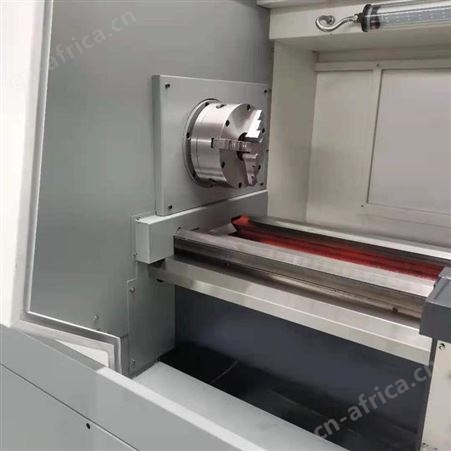

CK6150-现货五中CK6150*1000 整体床身卧式数控车床非标订制数控机床整体床身数控车床-深圳市明美机械有限公司

CK6150技术协议

1 机床结构特点及功能要求

1.1本系列机床是公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有精度保持性。

1.2床头箱优化设计，采用三挡齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。

1.4数控系统采用广数980TB3数控系统，采用国产名优滚珠丝杠及高精度丝杆轴承。

1.5 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。

1.6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。

2 CK6150主要技术参数、配置表

机床规格及主要技术参数
技术参数	类别	型号	单位	参数
	加工能力	床身回转直径	mm	Φ500
		拖板回转直径	mm	Ф280
		加工长度	mm	1350
	行程	X/Z轴行程	mm	250/1500
	行程	X/Z轴位移单位	mm	0.001
	导轨宽度	mm	400
	主轴	主轴通孔直径	mm	Ф82
		主轴内孔锥度	?	MT6
		主轴级数	?	齿轮三档
		主轴极限转速	rpm	70-1600
		工件夹紧方式	mm	手动卡盘K11-250
		主电机功率	kW	7.5
		变频器	kW	7.5
	进给刀架	X/Z轴	N.m	5/7.5
		X/Z轴快移速度	m/min	6/8
		X/Z轴丝杆螺距	Φ25×6/Φ40×8

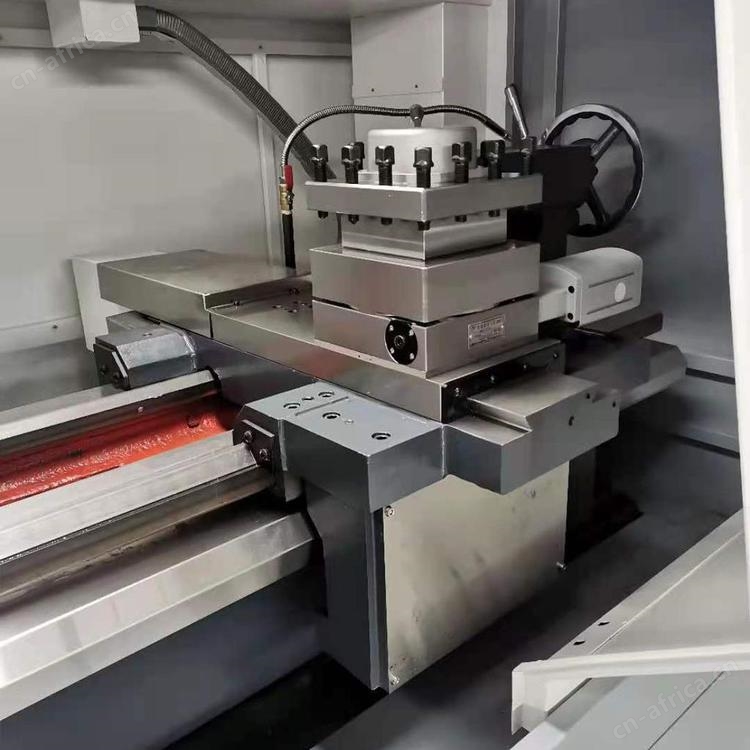

		刀架型式	?	4工位电动刀架
		刀杆尺寸	mm	25×25
	尾座	尾座型式	?	有
		尾座套筒直径	mm	Φ75
		尾座套筒行程	mm	140
		尾座顶针锥孔	?	莫氏5#
	其他	机床净重	kg	2400
		机床外型尺寸（长×宽×高）	mm	3200×1600×1900
		总电源容量	kVA	12
标准配置	序	名称	数量	标准配置
	号	名称	数量	标准配置
	1	数控系统	1/台	广数980TB3
	2	卡盘	1/台	Ф250手动卡盘（亿源）
	3	尾座	1/台	手动尾座(自制)
	4	X向滚珠丝杠	1/台	国产
	5	Z向滚珠丝杠	1/台	国产
	6	电动刀架	1/台	国产
	7	X、Z向丝杠轴承	各1套/台	国产
	8	X、Z向联轴器	各1套/台	国产外购
	9	主轴轴承	1套/台	国产P5级
	10	机身铸造	1/台	采用树脂砂铸造
	11	主轴总成	1套/台	装配式主轴（自制）
	12	油漆	1套/台	颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置
	13	润滑	1套/台	（国产沪润）电动润滑油泵，润滑油路安装完毕
	14	附件
