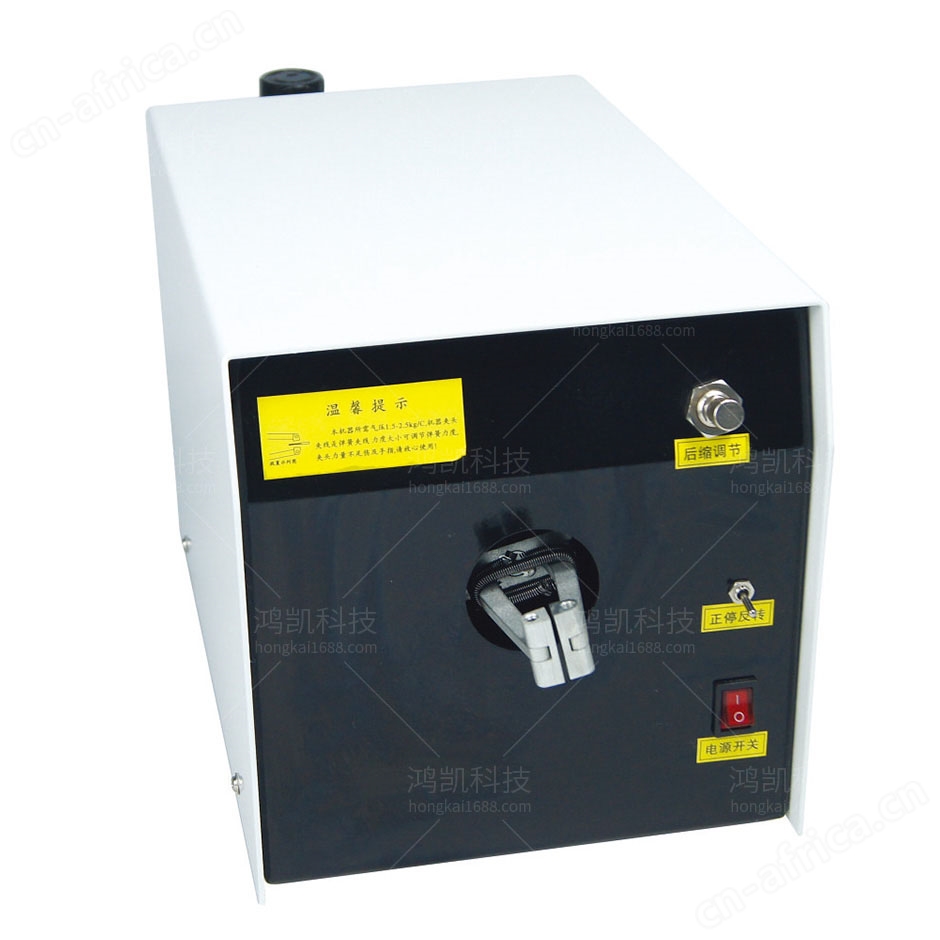

气电式扭线机背景技术：

现有用于电性连接电子装置的线缆均由绝缘层内包覆若干金属芯线组成，在线缆连接其它电子装置时，首先需对线缆端部的绝缘层进行去皮，而后再对裸露的金属芯线进行整理，使之扭紧成为一股，以与电子装置的端子连接。以往对电线剥皮后的金属芯线加以扭编的作业是依赖作业员手工予以捻线，但手工捻线作业效率较低，作业人员易于疲劳，扭编品质参差不齐，故而在扭线过程中费时费力。

气电式扭线机作用

本实用新型的目的是提供一种减轻作业员手劳动强度、线材扭编整理效率高的气电式扭线机，其通过气动夹线，电机旋转对电线剥皮后的散炸金属芯线进行扭编，可适合于各种线径大小不同线材的扭编整理。
为达上述目的，本实用新型采用以下的技术方案一种气电式扭线机，包含有电机、机身、旋转头，机身前端设有旋转头，后端与电机固连，机身内设有缸体，缸体内部设有连接轴及活塞，连接轴上设有活塞，连接轴一端穿连缸体联接电机的转轴，连接轴另一端铰链有两夹臂，夹臂弯部绞连旋转头。
本实用新型的技术方案在于提供一种电线剥皮后扭线的机器，是由一固定在机身后端的电机，一直接联接于电机的夹线机构及一控制部所构成；其中，夹线机构包括一直接与电机转轴联接的连接轴，一与连节轴、旋转头相绞链的两夹臂所组合而成的可张合自如的活动臂构成。本实用新型的气电式扭线机放线方便快捷，夹头可自动张开，扭线长度最长达到60mm，适用于各种线径大小不同的线材，本实用新型构造简单、制造成本低廉且扭编整理作业确实，尤以任何人均可操作。如以上所述的实用新型气电式扭线机，夹线机构与电机联接，并具有可供线材夹持于其内的夹持空间。当本实用新型气电式扭线机运作时，电机通过电机控制机构操控，电动驱动夹线机构旋转，取代现有技术中的手工扭编整理方式，对夹持于夹头内的各种需要扭编整理的线材进行扭编，从而可以减轻操作人员的劳动强度，有效提高扭编效率，并能保证扭编效果紧密、整齐、均匀、稳定。

气电式扭线机功能特点

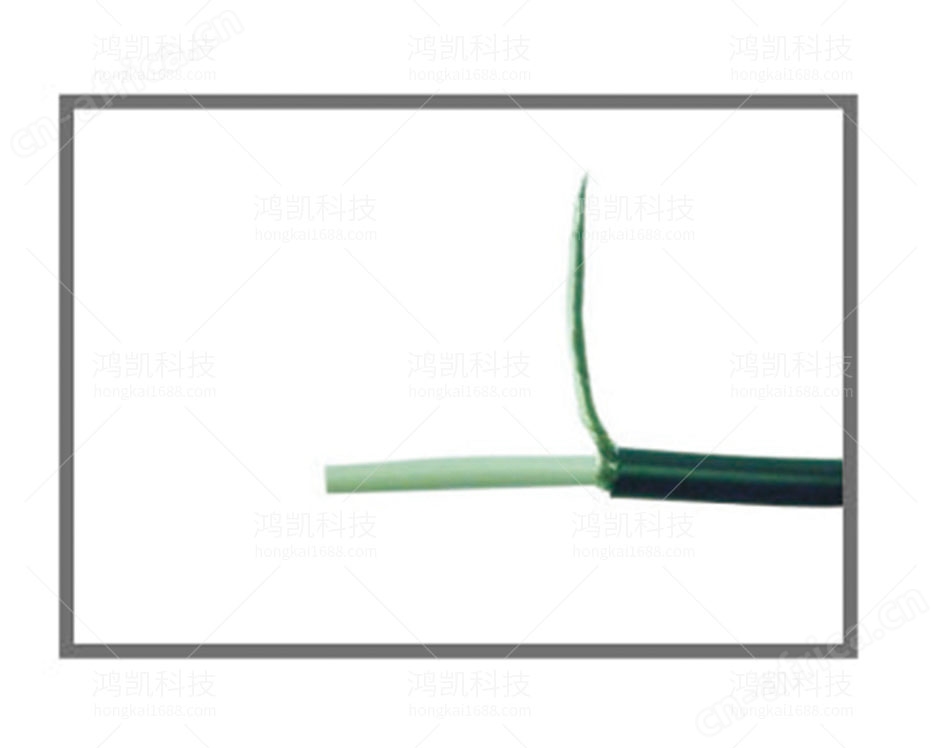

可将各种地线、编织线、隔离线扭紧
自动夹手采用外露设计，方便放置铜丝
气动控制，操作简单，操作安全
弹性夹持，无需调整即可自动夹持不同规格线束

气电式扭线机技术参数

扭线长度：5mm-60mm
使用线径：0.1-2mm²
气压：4-6kg/mm²
电机功率：10W
电源：220V50Hz
重量：10kg
尺寸：340*190*170mm
