水晶头压接机背景技术：

当今信息时代，随着信息网络的不断发展，信息沟通越来越频繁，信息交换容量也越来越大。实际使用中的通信网络，如家庭宽带接入、办公网络、工厂控制系统、家居智能系统仍然大量使用通信线缆，也存在实际敷设使用不能遵守布线的工艺标准而遭受各种电磁干扰的现象，如与低压电力系统靠近而遭受的低频干扰、与其他用电设备靠近所遭受的各类电磁干扰等。因此，随着网路与系统规模的不断扩大，通信线缆面临着新的技术革新与挑战。

在通信技术领域，一方面要提高传输速率，满足大容量信息的传输与交换，另一方面要提高传输稳定性，确保信息传输的质量。以太网问世30多年来，网络传输速率已提高近千倍，经历了全双工以太网（10Mbps）、快速以太网（100Mbps）、802。3z以太网（1000Mbps）、10千兆位以太网以及到现在的10万兆位以太网。从目前信息传输技术发展看，万兆以太网将是未来几年网络建设的方向和趋势。数据电缆是网络信息重要的传输介质，数据电缆的研发和制造与以太网发展同步，制造厂商现推出3类（10Mbps）、5类（100Mbps）、超5类和6类（1000Mbps）等系列产品。

目前，网络综合布线以六类布线为主，随着人们对数据流量越来越大的需求，超六类将会是未来的主流，而网络连接器是网络组成的一个的连接部件，它可嵌入安装于网络配线架、面板、桌盒等各种设备。在整个网络连接过程中，水晶头是线缆连接特别是网络连接中重要的接口部件，是一种能沿固定方向插入设备端口并可防止水晶头自身从设备端口脱落的塑料接头。水晶头具备将通信线缆与电子网络设备进行电气连接的功能，主要用于连接网卡端口、集线器、交换机及电话等装置，适用于设备间或水平子系统的现场端接。

现有6A类水晶头数据电缆的结构设计，通过一根长的超六类6A网络跳线与超六类屏蔽模块来实现使用要求，其中，超六类6A网络跳线是一个独立的产品，超六类屏蔽模块也是一个独立的产品，两个产品均需要单独的测试达到6A的标准性能。其存在以下缺陷：1、两者连接时，接触部位暴露在外面，任何的活动、弯曲，均存在接触点有接触不良的风险，这样长时间使用，其一可能会产生断路，其二有可能使整体的链路无法达到规定的性能要求；2、线路长，不利于安装空间利用，会使整体安装环境冗乱。

水晶头压接机技术要素：

针对上述现有技术的缺点，本发明的目的是提供一种可靠性高、产品结构小，可满足超六类标准性能，成为可用于安装现场压接的水晶头装置及方法，解决现有存在的两个独立产品间接触不良，整体链路无法达到规定的性能要求，且线路长，不利于安装空间的合理利用的问题。

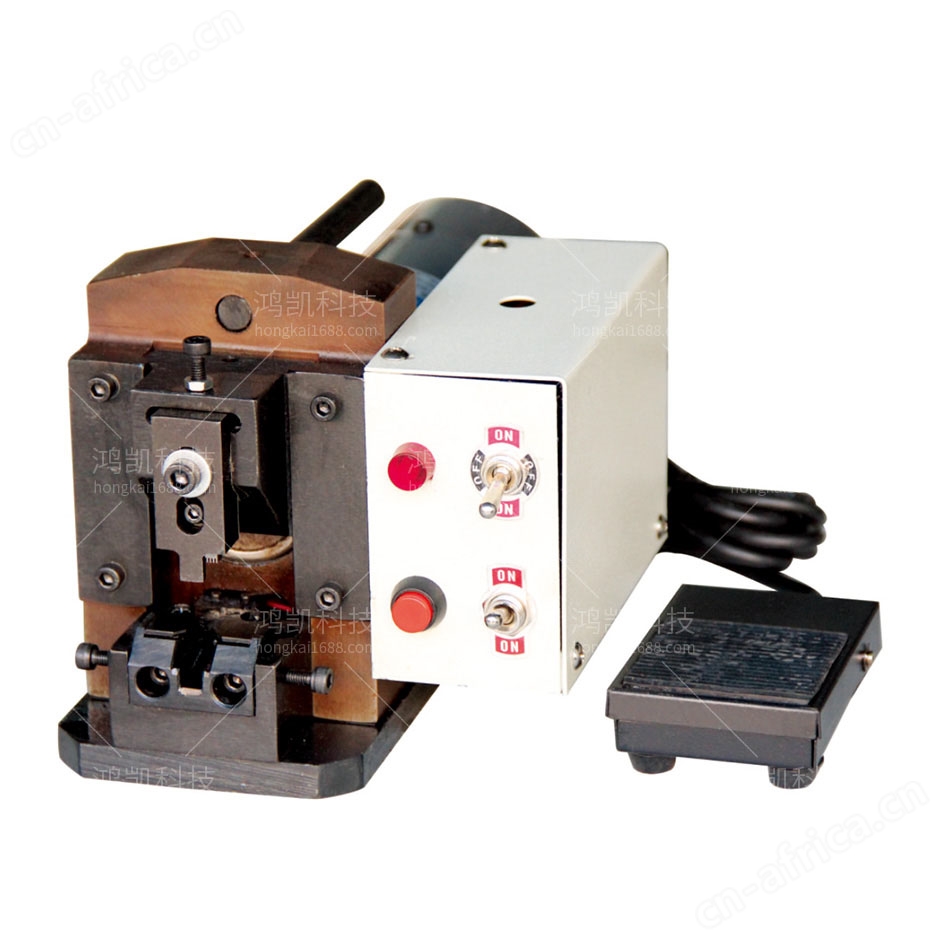

水晶头压接机功能特点

主要用于电话线、网线等水晶头的铆压工作
压接无噪音，操作简单，精准度
可更换模具，以满足不同水晶头铆压
可压普通PC头、英式头、美式头等

水晶头压接机技术总结

本发明提供的一种水晶头压接机，包括：水晶头模块、屏蔽水晶头和PCB板，所述屏蔽水晶头和PCB板刺穿压接，所述刺穿压接后的屏蔽水晶头和PCB板通过注塑成型套接于所述超六类水晶头模块。本发明由超六类水晶头模块、屏蔽水晶头和PCB板组成，通过将屏蔽水晶头与超六类水晶头模块在工厂内通过PCB板进行连接，注塑成为一个整体，再通过严格测试后出厂，保证产品整体达到超六类的标准性能，成为可用于安装现场压接的水晶头，实现产品的即插即用，大大方便了工程施工与安装。本发明水晶头压接机，产品结构更小，节约安装空间，布线后整体更美观。

水晶头压接机技术参数

适用范围：2P2C-8P8C
行程：25mm
压力：0.5T
电源：220V50H
重量：12Kg
尺寸：300*160*160
