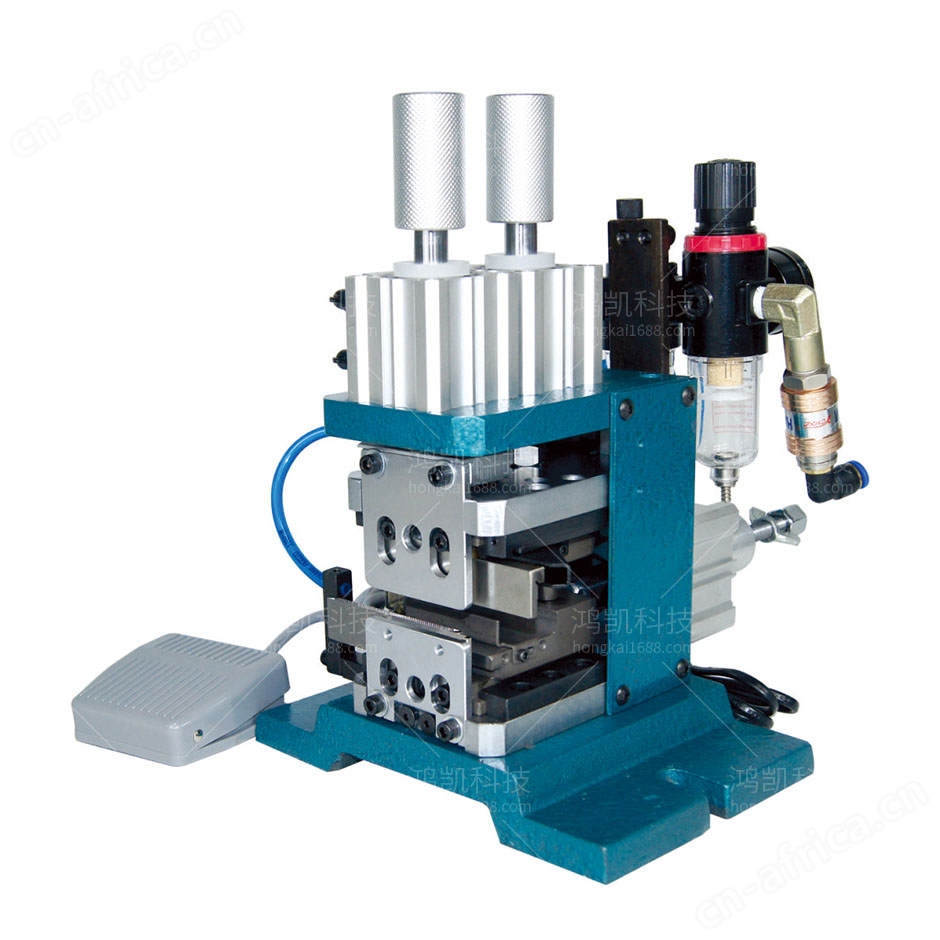

芯线剥皮扭线机背景技术：

现有用于连接电子装置的线缆由绝缘层包裹若干金属丝组成，在线缆连接电子装置时，需将线缆两端绝缘层剥皮后对裸露的金属丝进行处理，以便有效与电子装置连接。而以往对线缆剥皮后裸露的金属丝进行处理是依赖手工工作，不但效率低下，而且由于作业员劳累等问题而导致质量不佳。

芯线剥皮扭线机技术要素：

为了克服现有的技术的不足，本实用新型的目的在于提供一种既能自动剥皮，又能将电线两端进行扭编的高效高质的芯线剥皮扭线机。

为解决上述技术问题，本申请实施例提供了一种芯线剥皮扭线机，包括固定在底座上的底板，设置在底板上扭线结构、剥皮结构、走线结构和挂线结构；所述剥皮结构位于扭线结构的左侧，扭线结构的上方设有压线结构，所述走线结构位于剥皮结构的左方，所述挂线结构位于走线结构的后方；

芯线剥皮扭线机功能特点

用于加工细到中粗电脑周边线、电话线、并排线、音响线、电源线
精巧设计，结构紧凑、小巧，操作方便
多条同步剥扭功能，提升工作效率
相对于同类产品价格更优惠，并节省人工

芯线剥皮扭线机技术总结

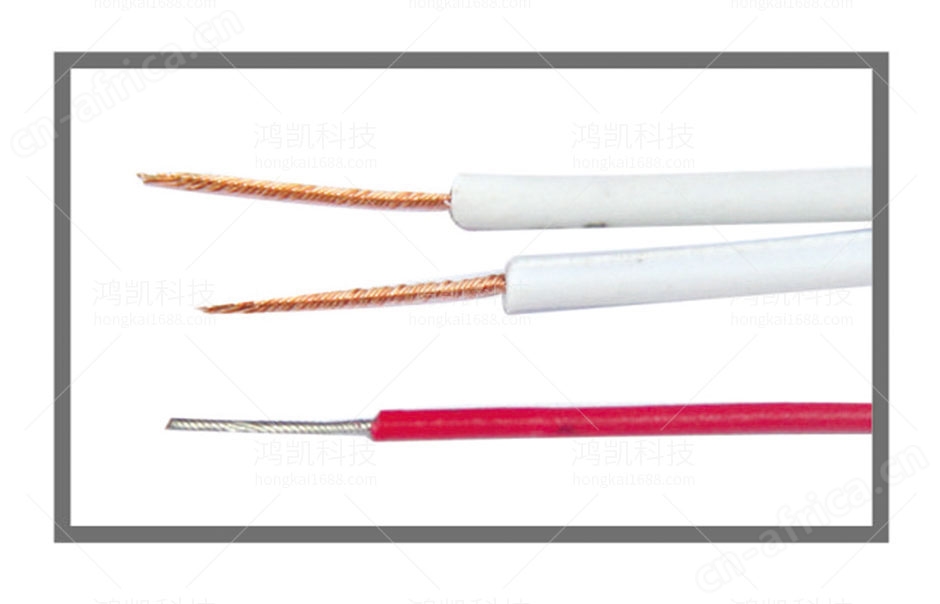

本实用新型提供了一种自动剥皮扭线机，包括固定在底座上的底板，设置在底板上扭线结构、剥皮结构、走线结构和挂线结构；所述剥皮结构位于扭线结构的左侧，扭线结构的上方设有压线结构，所述走线结构位于剥皮结构的左方，所述挂线结构位于走线结构的后方。本实用新型的有益效果为：一体化设计，全程自动完成电线的推动、切断、剥皮、扭线。电线置于线圈，通过走线结构带动至剥皮结构将电线两端剥皮，再由扭线气缸带动扭线连杆进行扭线。剥皮扭线一次性加工完成，不影响后续工作，全程自动高效，质量更好。

芯线剥皮扭线机技术参数

剥线范围：AWG32#-18#
剥皮长度：3mm-25mm
剥扭能力：1-10条次
剥扭速度：30-120次/分钟
气压量：5-7KG
电源：110V/220V
重量：15KG
尺寸：320*230*300MM
