大平方伺服压接机背景技术：

压接机是电力行业在线路基本建设施工和线路维修中进行导线接续压接的必要工具，压接机分为液压压接机，大吨位压接机（冲床），绝缘端子压接机，压接钳分体式压接机，手摇式液压压接机，目前的端子压接机在大平方端子压接时的压接效果并不理想，且压接过程中需要频繁换模具，另外，压接的端子无法压接成所需的多边形形状，继而端子的压接效果不好。

大平方伺服压接机技术实现要素：

本实用新型所要解决的技术问题是：提供一种使用操作方便且能有效对大平方线缆端子进行压接的压接机。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

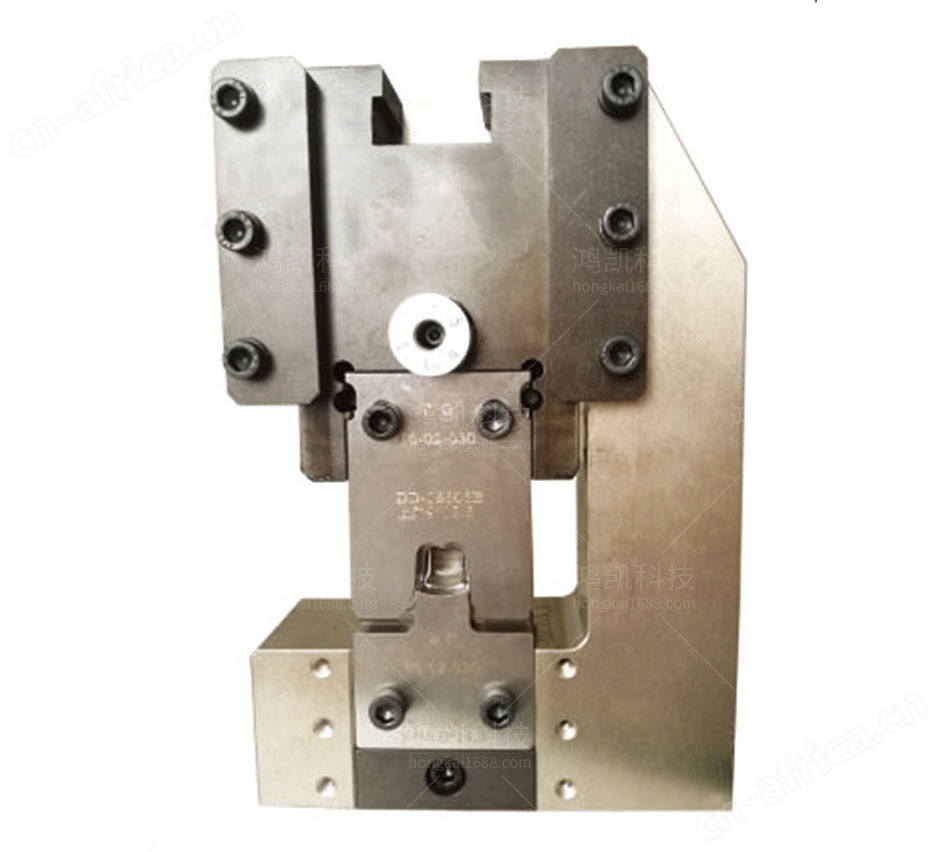

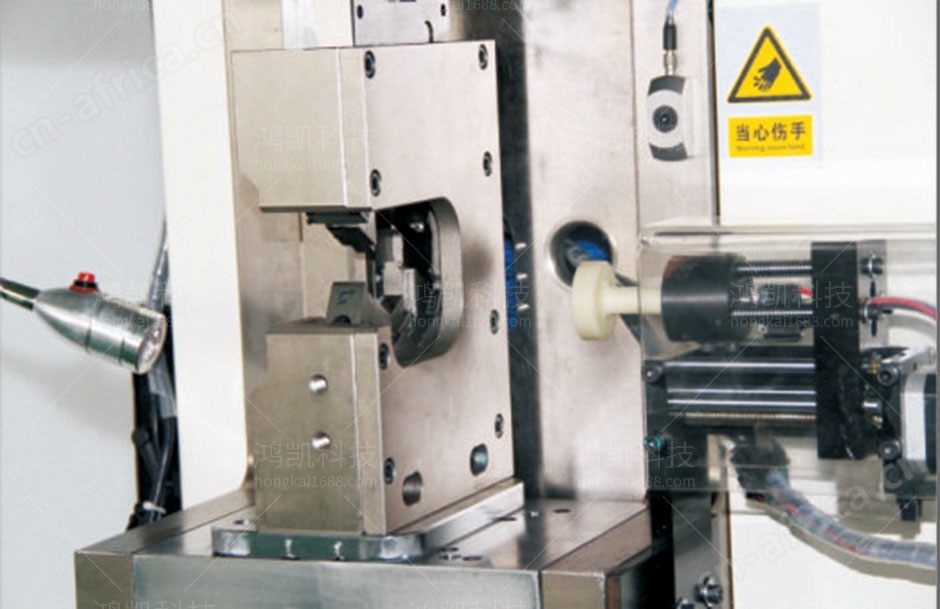

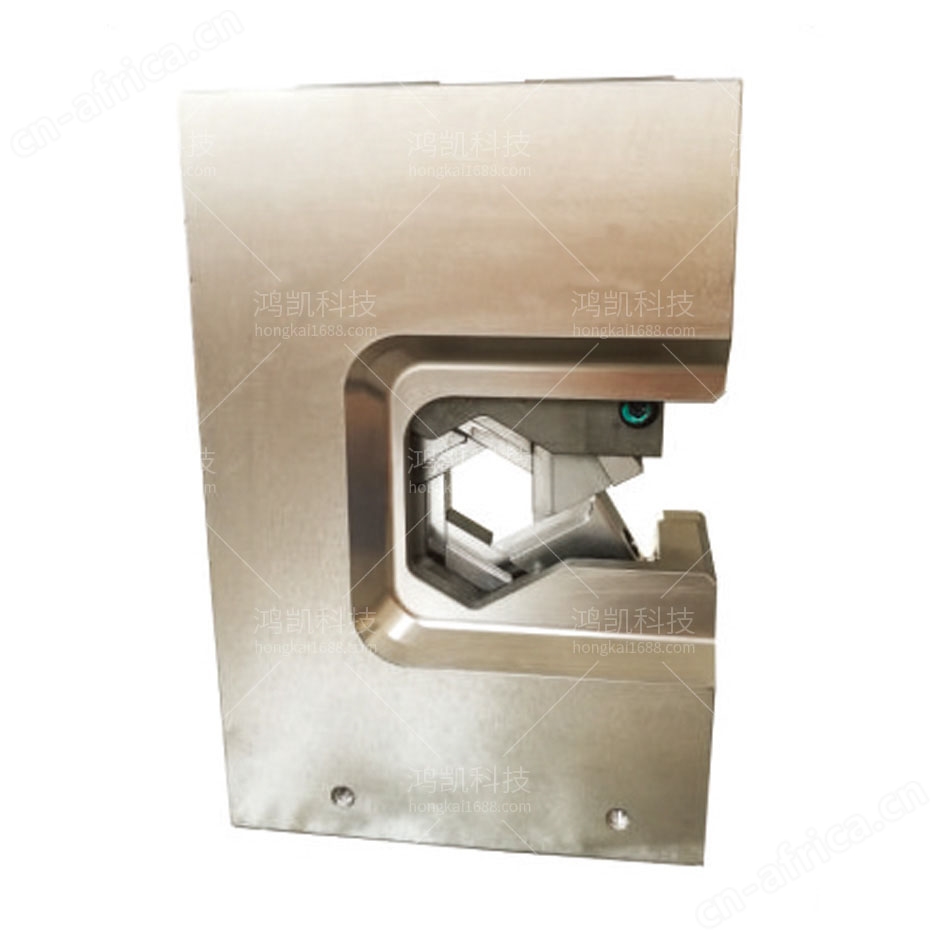

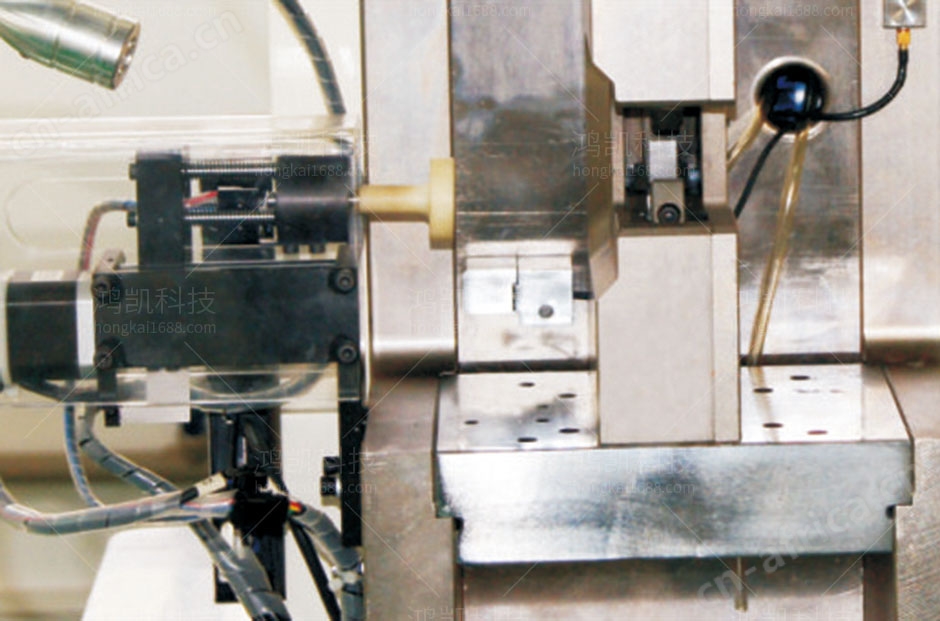

一种大平方伺服压接机，包括固定底座、竖直固定座、机壳、压接机构、伺服控制系统、人机交换控制系统，所述压接机构置于固定底座且固定连接在竖直固定座上，所述伺服控制系统置于固定底座上且控制压接机构运行，所述人机交换控制系统与伺服控制系统电连接，所述机壳呈方形盒状结构且其底端与固定底座连接固定上，其后侧与竖直固定座连接固定，所述压接机构包括控制机构以及压口机构，在所述机壳的左下角设有供压口机构活动的工位口，所述压口机构包括两个竖直固定板、前部固定刀座、后部固定刀座、上滑座以及下滑座，两个所述竖直固定板相互平行设置，竖直固定板的一端固定在机壳内部，另一端置于工位口，且所述竖直固定板置于工位口的一侧板上设有外压口，所述前部固定刀座固定在两个竖直固定板之间且其上下两端分别与外压口的上下端固定连接，所述上滑座以及下滑座均上下水平设置且固定在两个竖直固定板之间，所述后部固定刀座滑动连接在下滑座上，所述后部固定刀座尾端与控制机构固定连接，在所述前部固定刀座以及后部固定刀座相向侧设有能将端子压接成多边形的活动压接刀架机构。

大平方伺服压接机功能特点

1、数控伺服控制可以依照模具的行程进行参数调节，对端子的尺寸可以进行精确的控制，（可选装压力监测装置，实时压力检测可以在压力过大时进行报警并停机），如此可延长伺服电机以及压接机配件使用寿命。
2、按照计数器可明确作业次数，依照设备保养指示进行保养可延长设备使用寿命。
3、配置有紧急停止开关，如操作中有任何意外或是不可控制情况可快速按下紧急停止开关，伺服电机将会立即停止运转，确保人员及机器的安全。
4、压接机具有限位功能，可限制冲头，避免损坏压接模具或压接头。
5、可安装扫码器，以读取、上传单片机及压力监测参数，设定参数夏方便快捷，节省参数设定时间。
6、自动定位、调试简单，点动控制，压接尺寸数字直观控制，提升压接精度。

大平方伺服压接机产品说明

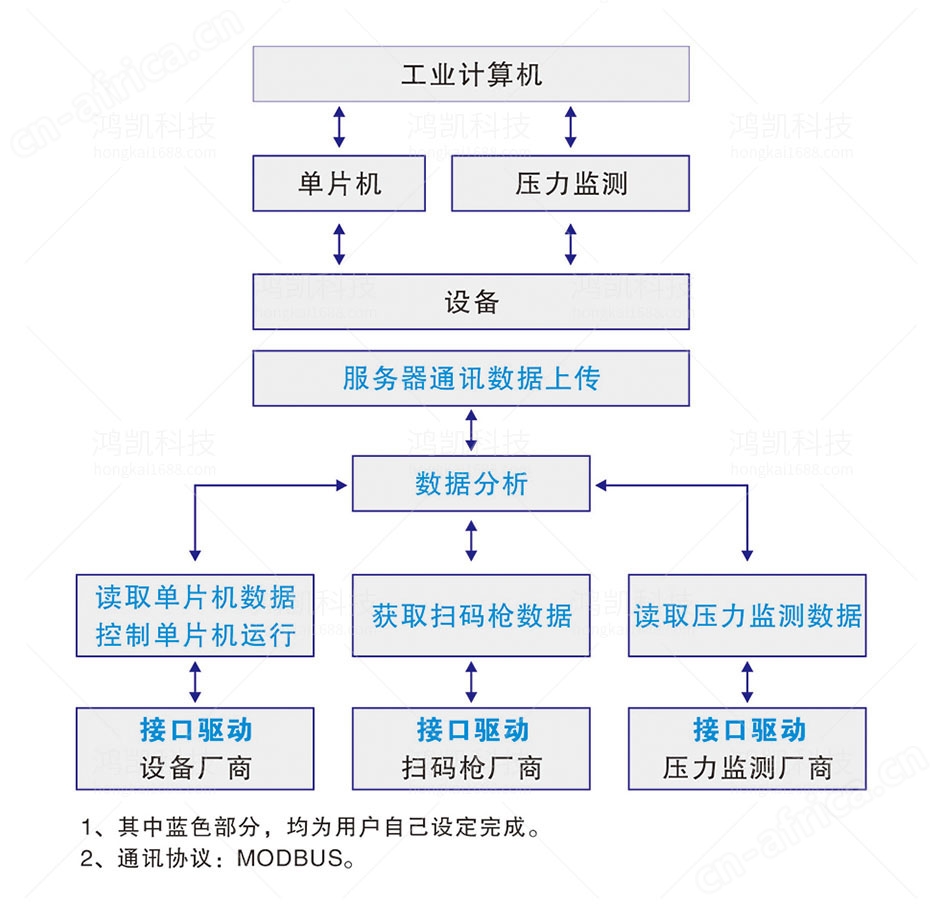

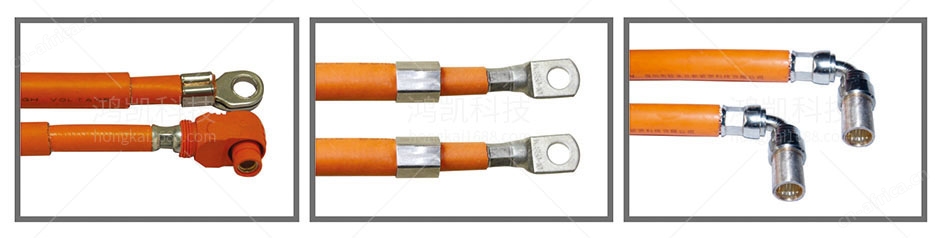

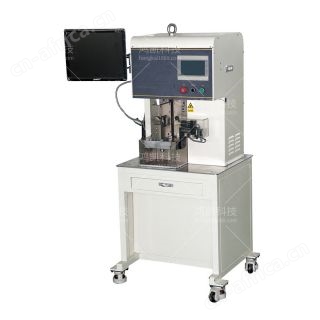

大平方伺服压接机是一款新型的自动伺服压接设备，采用的伺服电机及单片机自动化工业计算机控制系统，主要针对大平方管状端子、B型端子、异型端子的压接。数据可存储，可追溯。具有的成效和精密的压接高度，是新能源汽车、电力、仪表等大平方线束压接的设备。

大平方伺服压接机技术总结

本实用新型公开了一种大平方伺服压接机，包括固定底座、竖直固定座、机壳、压接机构、伺服控制系统、人机交换控制系统，所述压接机构置于固定底座且固定连接在竖直固定座上，所述伺服控制系统置于固定底座上且控制压接机构运行，所述人机交换控制系统与伺服控制系统电连接，所述机壳呈方形盒状结构且其底端与固定底座连接固定上，其后侧与竖直固定座连接固定，在所述压接机构上设有能将端子压接成多边形的活动压接刀架机构，所述大平方伺服压接机采用自动压合就对接线端子进行自动压接，并能根据实际需要进行多尺寸型号的大平方端子的压接，继而在压接的适用性更高，使用更方便，实用性高，适合推广应用。

大平方伺服压接机技术参数

压接范围：10-200mm²
工作压力：30T
压接方式：伺服驱动
行程：50mm
电源：220V50/60Hz
存储容量：100组
重量：550kg
尺寸：800*700*1700mm
