油压六方端子机背景技术：

现有的端子机，其带动方式基本是伺服电机、带动螺杆旋转的方式带动工位，传动速率快，但是不能达到精细控制，对于一些粗细不一的线每次还要调整下工位大小，以适合需要加工的线的大小。同时，其工位模具由于螺杆的转动和压力容易造成磨损以及对工位模具形成破坏。

油压六方端子机技术特征：

1、一种油压六方端子机，其特征在于，包括一底座，该底座的上方设置有机架，所述机架的上方设置有电机和减速机，所述电机连接减速机，减速机通过偏心主轴连接传动轴，该传动轴的正下方设置有六边工位台；

所述六边工位台包括底板，底板的上方设置有工位磨具，该工位磨具的前端设置有上加强板和下加强板，所述工位磨具的后端设置有后护板，该护板设置有凹槽，所述工位磨具固定在凹槽内，在所述工位磨具的前后两侧设置有左加强筋板和右加强筋板。

2、根据1所述的油压六方端子机，其特征在于，所述工位磨具的上方设置有一个U型的工位槽，该工位槽向左加强筋板或右加强筋板一端开放，向其另一端封闭。

3、根据1所述的油压六方端子机，其特征在于，所述工位磨具包括上工位模具和下工位模具，所述上工位模具和下工位模具对称设置，其上分别设置有上弹性组件和下弹性组件。

4、根据3所述的油压六方端子机，其特征在于，所述上弹性组件和下弹性组件的结构相同，均包含弹性臂和第二弹性臂，所述弹性臂和第二弹性臂一体设置。

5、根据4所述的油压六方端子机，其特征在于，所述弹性臂和第二弹性臂上均设置有弹簧。

油压六方端子机功能特点

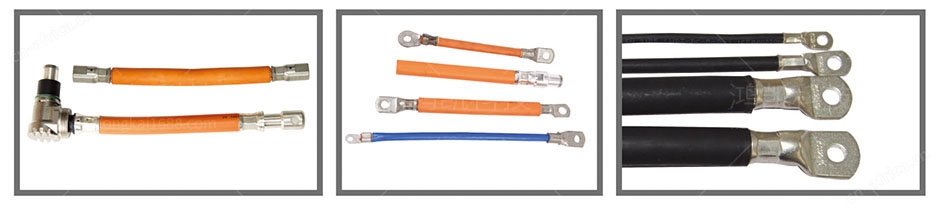

大平方粗线用铆接设备，替代传统笨重油压设备
结构轻巧，可自由搬运，满足各种环境需求
压接时具有保压功能，压接力量大

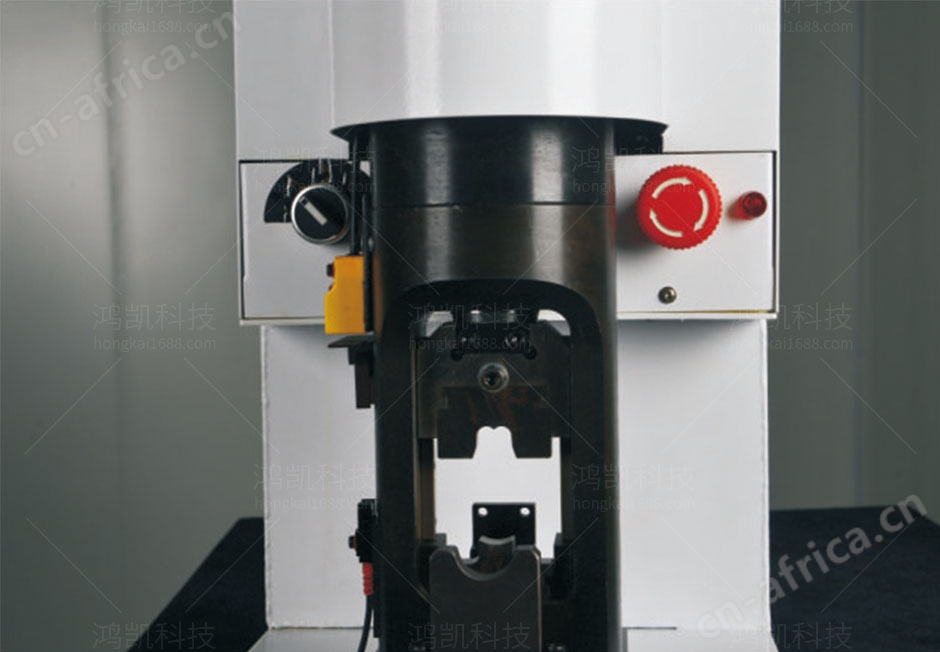

更换模具方便快捷，可配套多种压接模具

油压六方端子机技术总结

本实用新型提供了一种油压六方端子机，包括一底座，该底座的上方设置有机架，所述机架的上方设置有电机和减速机，所述电机连接减速机，减速机通过偏心主轴连接传动轴，该传动轴的正下方设置有六边工位台；本实用新型提供了端子机增加了减速机以及偏心主轴，通过减速机来降低速率，达到精细控制，通过偏心主轴以及配合可以进行扭动的六边工位台，可以进行加工偏心零件。通过设置前后左右的加强板和加强筋板，有效的解决了传统工位模具由于螺杆的转动和压力容易造成磨损以及对工位模具形成破坏。

油压六方端子机技术参数

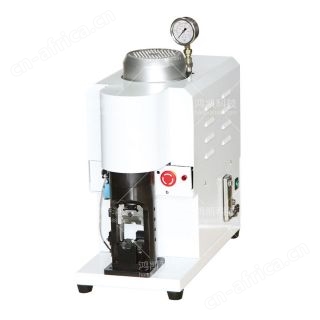

型号：YHK-40T
工作压力：40T
压接范围：1-300mm²
行程：50mm
电源：220V
重量：85kg
尺寸：600*280*680mm
压接外形：B形口、六边形，条紋状，凹凸形等
