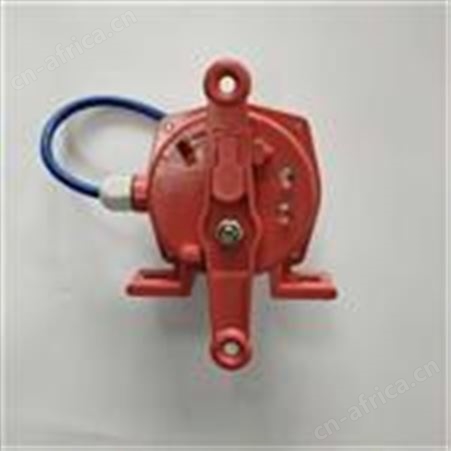

拉线开关FSQYBLC-2BJ工作原理：当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
主要组成部分：拉线开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。
拉线开关是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合体的新技术产品，为国内有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
拉线开关是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合体的新技术产品，为国内有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
基本参数：
防护等 IP67
防护等 IP67
工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】
负载电流：≤1-15A
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90%
输出触点：2常开2常闭，可选1常开1常闭
防护等：IP67
壳体材料铝合金表面精工烤漆
传动杆材质不锈钢
缆绳所需张力 49±10N(5±1kgf)
接点数 2
接点容量 220V/ 250V /380V/480V/AC 3A/5A
接线口 6~12mm电缆
适用温度 -20℃~+60℃
使用寿命 50万次
传动杆材质不锈钢
缆绳所需张力 49±10N(5±1kgf)
接点数 2
接点容量 220V/ 250V /380V/480V/AC 3A/5A
接线口 6~12mm电缆
适用温度 -20℃~+60℃
使用寿命 50万次
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装个托环，以支撑钢丝绳。
4、钢丝绳的另端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
我厂业生产输送机皮带保护系列成套设备，售后服务好，质量有保障，交货速度快，大量现货。厂家直接发货的诚信商家。在电厂、水泥厂、煤矿、化工厂、码头得到广泛的使用。
