适用范围
适用于以下设备的紧急或正常关机
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装线
堆料／取料系统，起重机，挖掘机
轮船装卸系统
水平给料机

开关触点数量：2常开、2常闭独立接点

触点容量：AC 380V 5A/24VDC /220VAC/10A

复位方式：手动复位

工作环境：相对湿度：≤90％（25℃）

工作温度：-20～+35℃海拔高度：≤2000M

外壳材质：压铸高强度铝合金

防护等：IP67

重量（kg）：2.5

1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。

2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必须在场所进行，或当现场确认无可燃性粉尘存在时方可进行。

4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

安装调整

安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

拉绳开关安装接线

安装说明

1、两跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一报警信号，3、4为常闭接点是二停机信号。

5.产品安装接线时，请按照产品说明书来接线，不可自行改变接线方法。

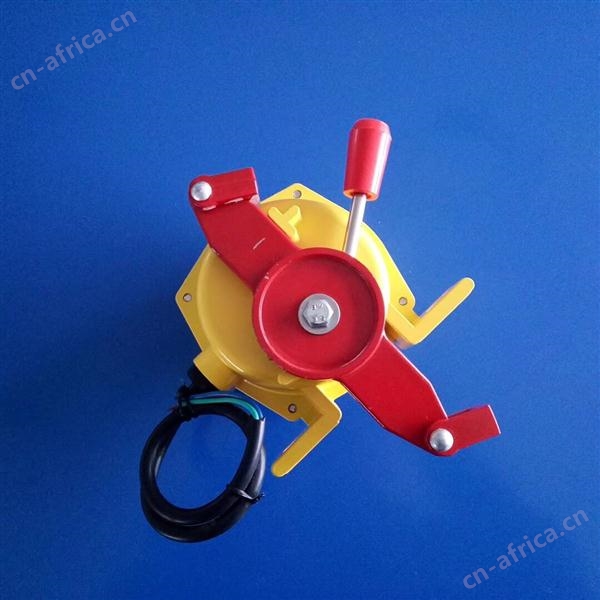

产品特点

1、坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装

2、使用性能的微动开关和要维护的铜管技术，可手动复位型产品

3、钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的距离应不超过30米，两开关间的距离不超过60米。

4、当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。

5、适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。
