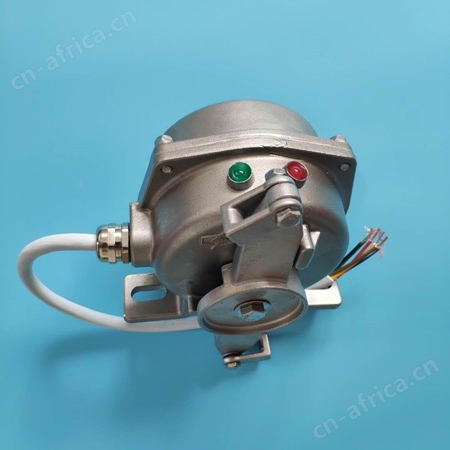

双向拉线开关JLK3Z-15 自动拉绳开关用于输送机发生紧急事故停机或者开关有故障没有发出停机信号，智能拉绳开关LED指示灯闪烁，便于发现。用于带式输送机紧急事故而紧急停机。拉绳开关|带闪烁灯是带式输送机的重要保护设备，本产品是我公司在原有产品基础上开发出具有故障报警和动作指示的新产品，当拉绳开关接地短路，机械故障触点闭合货人为误动造成开关动作，此时自动点亮LED报警装置，提醒运行人员及时复位，更主要是能方便维护人员快速找到造成皮带运行的故障点，迅速排出故障，本机IP67防护等以及整机良好的密封，保证可在浸水状态下连续正常的工作，本产品具有自动和手动两种复位方式。

参数表：

防护等	IP65
传动材质	A3 铁材质镀镍
外壳材质	铝合金表面精工抛丸喷塑
缆绳所需张力	49±10N(5±1kgf)
接点数	2
接点容量	250V AC 5A , 380V AC5A
接线口	6~12mm电缆
适用温度	-20℃~+60℃
使用寿命	50万次
保固期限	1年



安装方法

　　1、皮带机间隔35米装一只，安装在机旁角铁架或皮带走廊墙上。

　　2、从皮带机头至机尾每4米安装一个固定支架，将Φ3mm的钢丝绳依次穿过固定支架上端开孔处，至拉绳开关双向拉板锁孔螺丝穿过，紧固螺帽。左右调校双向拉板到位，有一定的挠度，依次类推。

　　3、试拉绳开关发生不动作情况，请打开后盖板，看八字型检测片上端螺帽是否松动，转动双向拉板时，检测片给电子限位开关信号。看电子限位开关指示灯是否亮，如不亮，检查接线是否正确 。

　　拉线开关JLK3Z-15检修流程

　　1.拉绳开关应装在机架两侧，低于皮带水平位置，以操作方便为提。

　　2.确保拉绳开关外壳螺栓无松动和缺少现象。

　　3.检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或联系我公司维修和更换新的拉绳开关。

　　4.检查拉绳开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

　　5.确保拉绳开关铭牌清晰完整。

　　6.手动复位型拉绳开关需要进行复位调试，达到技术为。

　　7.确保拉绳开关接线处紧固。

　　8.确保开关电缆完好无破损，如有，需要更换。

　　9.检测拉绳开关动作是否依旧正常，是否达到技术，如不能，则需要更换新的拉绳开关。
