性能特点
•外壳采用高压不锈钢，强度高。
•强度高表面采用静电涂装，附着力强，涂层均匀
•保护等IP67
•内藏高性能微动开关和无需加油的滚珠轴承
•内藏停止用和报警2个接点
•可生产附动作指示杆产品
•采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
•耐久性好

适用范围

　　适用于以下设备的紧急或正常关机

　　常规皮带输送机

　　梭式输送机

　　裙边式给料输送机

　　斗式提升机

　　包装线

　　堆料／取料系统，起重机，挖掘机

　　轮船装卸系统

　　水平给料机

　　开关触点数量：2常开、2常闭独立接点

　　触点容量：AC 380V 5A/24VDC /220VAC/10A

　　复位方式：手动复位

　　工作环境：相对湿度：≤90％（25℃）

　　工作温度：-20～+35℃海拔高度：≤2000M

　　外壳材质：不锈钢

　　防护等：IP67

　　工作原理：当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

　　SN-BEX-D1/3型双向拉绳开关安装说明

　　1、SN-BEX-D1/3型双向拉绳开关底座两边各有Ф10mm孔，在皮带机旁角铁架钻Ф10mm孔，用Ф8×20mm螺丝紧固拉绳开关。

　　2、SN-BEX-D1/3型双向拉绳开关每隔40米安装1台（左右两边每边各控制20米），安装位置可以选择机旁角铁架或皮带走廊墙壁。

　　3、皮带机机头至机尾每4米安装一个固定套环，将Ф3mm的钢丝绳依次穿过所有固定套环及拉绳开关双向拉板顶部的螺丝孔，螺丝孔在左右调教钢丝绳位置后紧固。注意钢丝绳的排放要有一定挠度（每40米多留1米钢丝绳），原理同户外高压电线的排放方法，避免两方面问题：

　　(1)因钢丝绳绷的太紧造成拉动某一个拉绳开关使附近几个拉绳开关都动作，或拉不动。

　　(2)热胀冷缩引发的相关问题。

　　4、接线时每个拉绳开关选装接线盒方便接线。

　　拉绳开关的检查和安装

　　1 检查

　　打开包装之，应检查外包装是否有挤压、破损、淋雨。打开包装之后，应根据装箱单检查产品是否完整、无损。

　　2 安装

　　2.1 安装之应仔细阅读本手册。

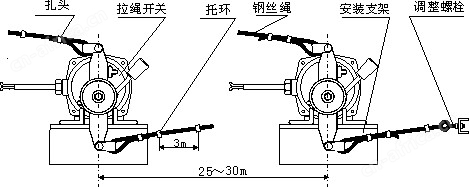

　　2.2 参照图1-1，拉绳开关通常安装在输送机纵梁的一侧，开关间距不超过150英尺，拉线长度不得超过75英尺。支撑拉线的有眼螺栓应每8英尺设置一个。两开关拉线相邻固定端，间隔距离不应超过8英尺。

　　2.3 拉绳开关安装板一般由用户自制

　　2.4 外接电缆线电流不能超过10A（建议使用限流），本厂出厂标配微动为二开二闭。

　　2.5 安装完毕，应确保开关盒盖紧密牢固，接线孔密封，以防止灰尘和水进入开关盒。
