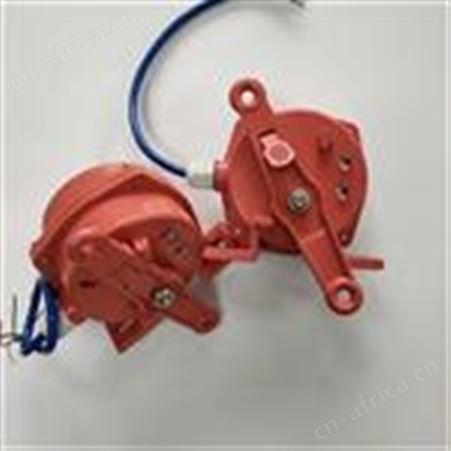

拉绳开关||WSK-K216-LK结构特点：
1．本产品采用铝合金铸造壳体、强度、重量轻。
2．外壳防护等达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性、性能可靠。
工作原理：当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
主要组成部分
双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。
双向拉绳开关俗称紧急停机开关。作用于带式输送机现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的种保护开关，在开关操作距离内任何点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，它分手动型和自动型，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。
参数：
电压可选：24V-48V-220V-380V-480V,
电流可选：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
工作原理
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
安装说明
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的提下，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。
5、接线：拉绳开关出厂时配有长度1.2米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是报警信号，3、4为常闭接点是停机信号。
配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售
