工作原理：
电容式接近开关亦属于种具有开关量输出的位置传感器,先需测量传感器感应面电和电路电位电之间的电容,个接近的物体影响这个电容器两之间的电场.该原理不仅适用于金属物,也适用于非金属物.电容式传感器般通过个RC振荡器工作,即使是个很小的电容变化都会影响其振幅.然后集成电路将振幅换成开关信号,其灵敏度可以通过电位器调节.
| 额外动作距离 Sn(mm) | 2 4 | |||
| 标准检测体 (铁) | 14*14*1t | |||
| 具 备 型 号 | DC型 | NPN | 常 开 | KJT-QJ12(M)-ZNK |
| 常 闭 | KJT-QJ12(M)-ZNB | |||
| 常开+常闭 | ||||
| PNP | 常 开 | KJT-QJ12(M)-ZPK | ||
| 常 闭 | KJT-QJ12(M)-ZPB | |||
| 常开+常闭 | ||||
| 二线制 | 常 开 | KJT-QJ12(M)-ZK | ||
| AC型 | 常 开 | KJT-QJ12(M)-JK | ||
| 常 闭 | KJT-QJ12(M)-JB | |||
| 常开+常闭 | ||||
| 额定工作电压(V) | (纹波峰值<=15%) DC | 10…36V | ||
| AC | 20…250V | |||
| 额定工作电流 (mA) | DC:200mA AC:400mA | |||
| *高工作频率 (Hz) | 250Hz | |||
| 回 差 | <=15%Sn | |||
| 重复精度 | <=2%Sn | |||
| 电 压 降 (DC:三、四线/DC:三线/AC:DG 二线) (V) | <1.5V/<4V/<6V | |||
| 消耗电流 (DC:三、四线) (mA) | <15mA | |||
| 泄漏电流 (DC:三、四线/DC:三线/AC:DG 二线) (mA) | <0.05/<0.4/<1.6 | |||
| 性保护 ▲ 短路保护 ■ | ▲ ■ | |||
| 动作指示 | ||||
| 工作环境温度 | -20…+70 | |||
| 外壳材料 | 黄铜镀铬（ABS） | |||
| 连接方式 Y:引线 J:内接线 C:插件 | Y C | |||
| 防护等 | IP67 | |||
| 符合标准 | GB/T14048.10 | |||

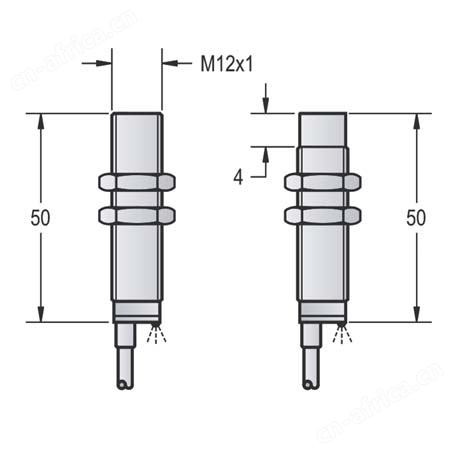

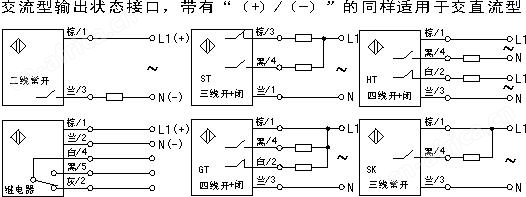

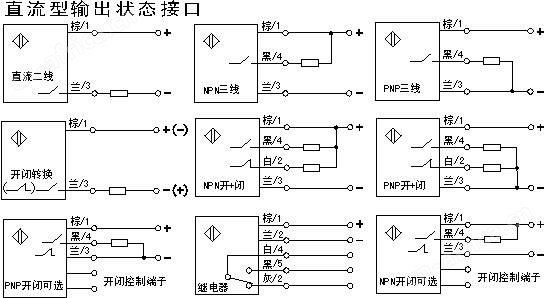

| 电气接线图 备注:外形尺寸可按用户要求生产 | ||||
|
| ||||
