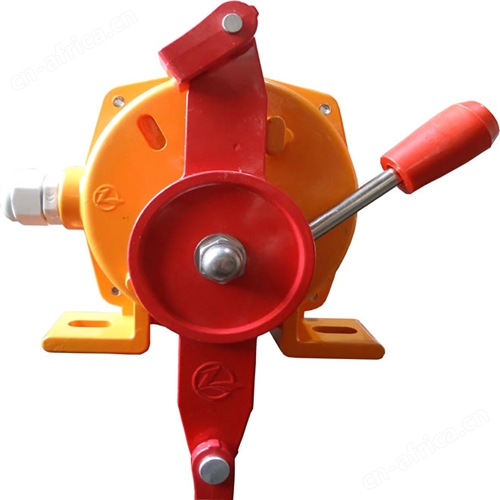

拉绳开关LXX型手动复位（工作电压20-450V 二开闭）本公司生产的双向拉绳开关采用先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。本开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。

基本参数：

型号	触头容量	触点数量		动作力	工作行程	限行程	防护等
型号	触头容量	常开	常闭	动作力	工作行程	限行程	防护等
LXX	≤380V ≤3A	1	1	12±2	15±2mm	20±2mm	IP55
LXX	≤380V ≤3A	1	1	12±2	15±2mm	20±2mm	IP45

工作原理：

当胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动作，发出停机或警报信号。自动复位机型在送开钢丝绳后自动复位，手动复位机型需操作复位手柄后方可复位。

结构特点：

本机采用铝合金精密压铸亮体，强度高，重量轻；外壳防护等达ip67，可以恶劣坏境中长期工作；机内采用进口原件，触电容量大，动作灵敏，可靠。

技术参数：

使用坏境条件：坏境温度：-30°c-+75°c

相对温度：不大于85％

动作角度：30°

限角度：60°

动作里（kg）：10

触点数量：常开：1 常闭：1

常开：2 常闭:2(订货时需注明)

触电容量：ac380v 10a

复位方式：自动、手动

可靠性：10°次

重量（kg）：2.5

使用与安装：

开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30m（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3m加以吊环；钢丝绳按用户所需规格，厂方订购。

接线方式：

本机出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。

胶带输送机安全注意事项：

1、所有拉绳开关、跑偏开关、测速传感器或撕裂保护、断带保护、温度保护、防堵保护、综合保护器等闭锁装置必须保证齐全完好，动作灵敏可靠，严禁甩掉不用。

2、胶带机运行中禁止清理皮带周围积煤。

3、胶带机在运转中发生故障，必须停机、停电处理。
4、无论胶带输送机运转与否，都禁止在胶带上站、行、坐、卧，并严禁用胶带输送机搬运工具及其他物件。
5、胶带输送机机头、机尾应设有安全防护栏或网。机下行人处设安全防护网。严禁跨越运转中的胶带，严禁从无防护的胶带下穿行。
6、胶带输送机所有外露的转动部位必须设置安全可靠的防护罩或网。在摘除防护罩的情况下不准开机运转。特殊情况下必须具备有效的监督预防措施。
7、严禁用人体或工具接触运转的设备部件。
