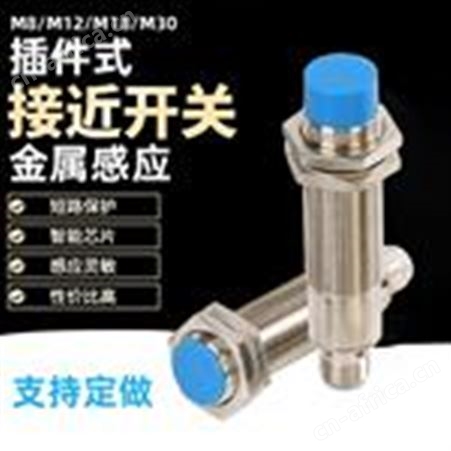

限位接近开关YM-YE186;DC24V（带插头）性能稳定，尾部有灵敏度调整器，根据大小可以有效调整距离。稳定性高，检测距离较长。小巧，精确，高效，特别适用于半导体、微电子、精密机械等行业。抗强冲击、耐压耐腐蚀的金属应面接近开关，采用不锈钢一体化封技术，在许多防碰机械及恶劣环境下依然能稳定可靠使用。

接近开关具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作等优点，而且随着新工艺、新材料问世，特别是电子技术的发展，使干扰和寄生电容等问题不断得以解决，因此越来越广泛地应用于各种测量中。

电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

不锈钢圆柱型接近开关，主要用于检测金属、塑料、木材、液体、料位等不同物质，改开关具有浪涌、过载、短路、反性、抗电磁干扰、断电保护等功能，目现已广泛应用于：

   定位控制
   输送动作检测
   速度监测
   速度方向监测
   进料及出料控制
   无负载及负载监测

技术参数如下：
电压：10-30VDC
外壳材质：不锈钢
输出方式：PNP
感应距离：8mm
直径：18mm
空载电流：≤10mA
重复精度：0.1
开关频率：100HZ
加电延迟：40
防护等：IP67
安装方式：接插件式或电缆
工作温度：-25℃—+85℃
假信号抑制：是
防短路/过载：是
性反接保护：是
断电保护：是

设定距离包括温度、电压的影响在内，可稳定使用的检测面与（标准）检测物体通过位置间为止的间隔。通常是（额定）检测距离的约70～80％。差动（差动的距离）标准检测物体与传感器的距离中，传感器「动作」时与「复位」时之间的距离差。响应时间

t1:标准检测物体进入传感器的动作区域，传感器从处于「动作」状态到输出为ON的时间。
t2:标准检测物体离开传感器的动作区域，传感器的输出至OFF的时间。

响应频率

反复接近标准检测物体时，每钟检测随之产生的输出的次数。
测定方法请参见附图。

屏蔽

该型号磁通集中在传感器的部，检测线圈的侧面用金属覆盖。
作为传感器的安装方法，可埋入金属中。

非屏蔽

该型号磁通广泛发生在传感器的部，检测线圈的侧面未被金属覆盖。
由于易受周围金属（磁性体）的影响，所以在选择安装场所时需多加注意。

检测距离的表示方法
在测定接近传感器的检测距离时，基准位置的获取方式和检测物体的接近方向规定如下。
圆柱型?角柱型		凹槽型
垂直检测距离	水平检测距离　检测区域图

使标准检测物体接近基准轴方向（垂直于检测面），由基准面测得的距离为垂直检测距离。	将标准检测物体与基准面（检测面）作平行移动，由基准轴测得的距离为水平检测距离。该距离随通过位置（从基准面开始的距离）而变，可用于表示动作点轨迹。（检测区域图）	凹槽型多采用在检测部的凹槽中通过薄金属板的方法，可如图由基准面测定插入距离。

输出形态
NPN输出	PNP管输出	无性?无接点输出

用一般的晶体管，可直接连接在可编程显示器控制器及计数器上。	主要是组装在出口欧洲等的机械上。	用于交流2线式、交流?直流两用型中，无需担心性出错。

输出形态
NO（正常开）型	NC（正常关闭）型	NO/NC切换型
NO	NC	NO/NC切换型
在检测区域中有检测物体时，输出开关元件将处于ON。	检测区域中无检测物体时，输出开关元件将处于ON。	通过切换开关等，可对输出开关元件的NO、NC动作进行选择的方式。

特性数据的读法

检测区域	检测距离?显示特性	参见术语解说（→术语解说页）
参见术语解说（→术语解说页）	检测距离?显示特性	使用注意事项（→检测物体的材料页）
E2E-X□E□/-X□Y□/-X□F1	E2C-EDR6-F	E2E-X3D□/-X3T1

相对于接近传感器，将检测对象与检测面平行移动时的特性图。定位等应用程序运行时，请参见该特性图。需要高精度定位时，请使用放大器分离型接近开关	用于放大器分离接近的表现。在规定的距离条件下设定FP时的值。在任意距离条件下，中可将数字值1500作为标准进行设定。上述图表中，是在0.3、0.6、0.9的3点上实施FP时的数值示例。	横轴上作为检测体的大小表示，而纵轴上作为检测距离表示。表示检测对象的大小和材料引起的传感器检测距离的变化。使用同样的传感器检测各种检测体时，及确认检测余度等时，请参考该数据。

漏电流特性	残留电压特性
使用注意事项（→消耗（漏电）电流影响的对策方法（例）页）	使用注意事项（→1338页）
接触式限位开关等在物理上将接点放在右侧，与限位开关等不同，2线式的接近开关为了通过晶体管等构成电气性开关而发生的现象。表示输出部的晶体管所产生的漏电流特性一般若电压增大，则漏电流也增大。由于连接到接近开关的负载中有电流通过，所以选择负载时，请避免通过该电流动作。在限位开关、微型开关的置换中应注意。	与漏电流特性相同，是为形成电气性开关的派生现象。例如在正常开型中，在ON状态下不会达到0V，在OFF状态下不会与电源电压相同，开关上将残留一定的电压的现象。在限位开关、微型开关的置换中应注意。

共通注意事项 ★各商品的注意事项，请参见各商品的「请正确使用」。警告不能作为冲压的安全装置或其他人体保护用安全装置使用本产品与安全性无关，主要用于工件和作业者的检测用途。安全要点为了确保安全，请务必遵守以下各项目的内容。 ●布线时

项目	代表例
关于电源电压	DC3线型的NPN输出传感器	DC2线型传感器
使用时请不要超过使用电压范围
如在使用电压范围以上施加电压，或在直流电源型的传感器上施加交流电源（AC100V以上），则可能引起破裂或烧毁。
关于负载	DC3线型的NPN输出传感器	DC2线型传感器的情况下即使附带负载短路保护功能，如果电源的性错误与负载短路重叠时，负载短路的保护功能将不工作。
请避免使负载短路。否则可能引起破裂或烧毁。负载短路保护功能在电源为正确性，额定电压内使用时才能有效。
关于误布线	DC3线型的NPN输出传感器
需考虑电源的性，请避免错误布线。否则可能引起破裂或烧毁。
关于无负载的连接	DC2线型的传感器有负载短路功能，但电源的性错误与无负载连接重叠时。	AC2线型的传感器
因为无负载情况下直接连接电源，会引起内部元件得破裂或烧毁，所以请务必在有负载的情况下进行布线。

●使用环境请勿在有易燃易爆气体的环境下使用。

项目	讨论内容
检测物体与接近传感器的动作条件
电气条件
环境条件
安装条件
外部磁场电场的影响	在直流磁场中的影响为20mT＊。 20mT以上时请勿使用在直流磁场急剧变化时，可能发生误动作。请勿在直流电磁石采用ON、OFF的场所使用。请勿将无线电收发机靠近接近传感器及其布线，以免产生误动作。
其他	经济性－价格/交货期寿命－通电时间/使用频率
