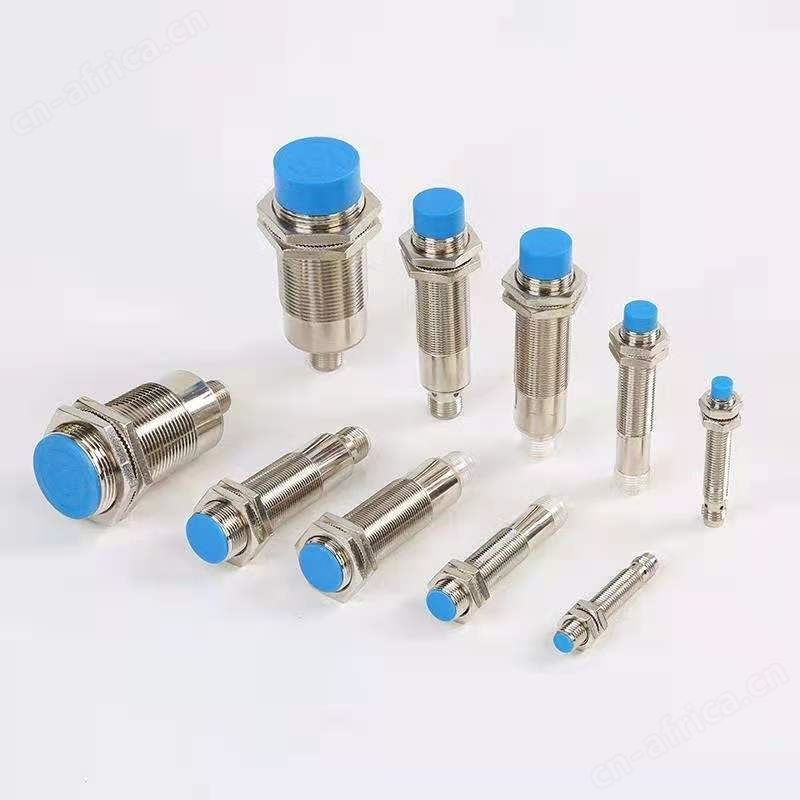

插头式接近开关SHJXD-H1141 四芯连接线-麻城施迈赛工业自动化有限公司

插头式接近开关SHJXD-H1141 四芯连接线非接触式地检测物体，插头线和开关分开安装，是一种无触点工业自动化配件产品，用于PLC控制系统中，可以以实现非接触式检测、控制并输出开关量信号来控制设备的新型开关元件。它的工作原理主要是利用金属进行检测，当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场不变成，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

接近开关SHJXD-H1141 四芯带插利用金属进行检测，又称无触点行程开关，它除了可以完成行程控制和限位保护外，还是一种非接触型的检测器件，用作检测零件尺寸和测速等，也可用于变频计数器、变频控制的脉冲发生器、传动机械的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、防水防尘耐油、IP67防护适应恶劣的工作环境等优点。当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场不变成，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

　　接近开关

　　直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。

　　NPN常闭型黑线电压与常闭型相反。直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。常闭相反。特别注意其负载电流的匹配，因为晶体管输出电流有限。

　　接近开关工作原理

　　原理简介：

　　当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为 U=K·I·B/d

　　其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场的磁感应强度，d是薄片的厚度。

　　由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
