半自动绕线扎线机介绍

半自动绕线扎线机背景技术：

电线行业的劳动密集程度高，劳动强度大；AC、DC线成品一般需要手工绕好并用扎带扎好，效率极低，人力资源占用较大。

实用新型内容本实用新型的目的在于提供一种简单高效的，将电线自动绕制成束，并自动将扎带扭好的半自动绕线扎线机。本实用新型的构成由机架组件、绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板组成，机架组件内有电气控制的部分电气元件和控制线路，机架组件上装有绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板；绕线组件上有绕线柱和卡线槽，安装在转盘上；夹持组件上有夹线张力滚轮固定在夹线滑块上，安装在夹线大滑台上；进给组件上有扎带进给轮和扎带切断刀，安装在进给滑台上，在进给滑台前方设有扎带夹持气爪，在进给滑台后方设有扎带轮辘；移线组件在绕线组件和进给组件上方，有二副机械气爪，固定在Z轴滑台上，安装在X轴和Y轴的组合滑台上；扭线组件设有带旋转轴的扭线气爪，固定在Z轴滑台上，安装在平移滑台上。该设备机架组件上装有绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板，结构简单、使用方便，交替绕线操作，工作效率；控制方面，采用PLC可编程逻辑控制器控制，操作界面简洁，程序编写通用，维护简单，只需按不同的程序设定，即可进行不同电线的绕线扎线工作。

半自动绕线扎线机功能特点

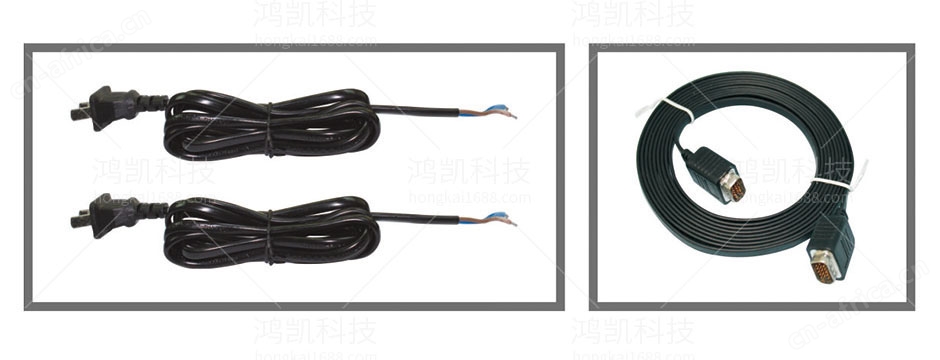

本机适用于AC电源线、DC电源线、USB数据线、视频线、HDM高清线等各类传输线采用包胶铁芯扭扎成束，也可用于其它要用包胶铁芯扎紧之用，如衣架等行业。
员工只需将线头固定好，脚踏开关实现绕线，完毕取出放到扎线口处自动扎带，全部过程只需4-5秒。本机可进行扎线长度、绕线圈数设定，可进行产量计数。本机采用PLC程式控制，文本显示器进行参数设定，操作简单方便。可降低员工的疲劳强度，提高工作效率，节省扎带等特点。

半自动绕线扎线机技术参数

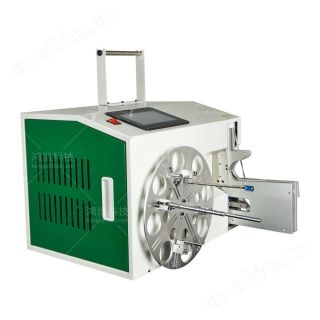

型号：YHK-90B半自动绕线扎线机
扎带长度：80-140MM
扎带直径：10-30MM
扎带速度：1秒次
绕线间距：50-200MM
绕线速度：1-10可调
电源：AC220V50/60Hz
机器尺寸：700×550×400mm
重量：45KG
