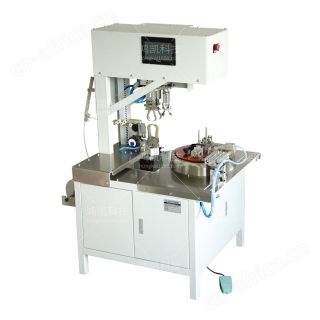

全自动绕线扎线机背景技术：

绕线扎线机是一种将小到数据线，大到电源线进行绕线，再扎线的一种机器，这种机器对各种线的打包起到了极其方便的作用，但是在其工作过程中，还是有人出现将绕后的线放于扎线装置进行扎线，没有实现的全自动化，浪费了大量的人力，工作效率较低。

所以，如何设计一种全自动绕扎线机，成为我们当前要解决的问题。

全自动绕线扎线机技术要素：

本实用新型的目的在于提供一种全自动绕扎线机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种全自动绕扎线机，包括装置主体、支撑轴、扎线轴、触屏、电源开关、急停开关、旋转中心、机械手臂、机械夹手、扎线装置、绕线装置、绕线柱滑轨、固定开关、支撑柱、万向轮、扎线进口、电源接口、散热栅、挡线面、绕线柱、支撑块和滚珠，所述装置主体的上端设置有所述支撑轴，所述扎线轴设置在所述支撑轴的中部，所述触屏设置在所述支撑轴的前端，所述电源开关设置在所述触屏的右侧，所述急停开关设置在所述电源开关的右侧，所述旋转中心设置在所述装置主体的前端，所述机械手臂设置在所述旋转中心的右端，所述机械夹手设置在所述机械手臂的右端，所述扎线装置设置在所述旋转中心的左侧，所述绕线装置设置在所述扎线装置的左侧，所述绕线柱滑轨设置在所述绕线装置的中部，所述支撑柱设置在所述装置主体的下端，所述固定开关设置在所述支撑柱的右端，所述万向轮设置在所述支撑柱的下端，所述扎线进口设置在所述装置主体的后端，所述电源接口设置在所述扎线进口的下侧，所述散热栅设置在所述电源接口的右侧，所述支撑块设置在所述绕线柱滑轨的上端，所述绕线柱设置在所述支撑块的上端，所述挡线面设置在所述绕线柱的上端，所述滚珠设置在所述绕线柱滑轨的下端。

全自动绕线扎线机功能特点

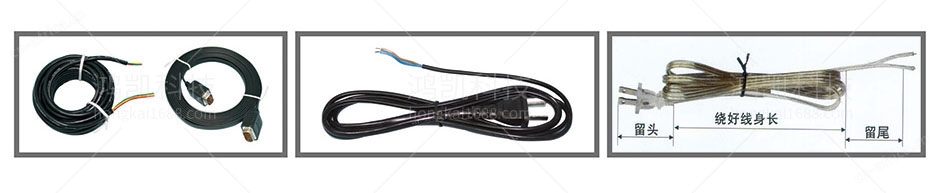

本机适用于AC电源线、DC电源线、USB数据线、视频线、
HDM高清线等各类传输线采用包胶铁芯扭扎成束，也可用于其
它要用包胶铁芯扎紧之用，如衣架等行业。

全自动绕线扎线机技术总结

一种全自动绕扎线机，包括装置主体、支撑轴、扎线轴、触屏、电源开关、急停开关、旋转中心、机械手臂、机械夹手、扎线装置、绕线装置、绕线柱滑轨、固定开关、支撑柱、万向轮、扎线进口、电源接口、散热栅、挡线面、绕线柱、支撑块和滚珠，所述装置主体的上端设置有所述支撑轴，所述扎线轴设置在所述支撑轴的中部，所述触屏设置在所述支撑轴的前端，所述电源开关设置在所述触屏的右侧，所述急停开关设置在所述电源开关的右侧，所述旋转中心设置在所述装置主体的前端，所述机械手臂设置在所述旋转中心的右端，所述机械夹手设置在所述机械手臂的右端，本实用新型实现了全自动化，节约了大量的人力，提高了工作效率。

全自动绕线扎线机技术参数

型号：YHK-082
线绕外观：中8字单扎
适用线径：≤10mm（视线而定）
适用线长：≤8m（视线而定）
绕线间距：70-200MM
扎成直径：≤40
头部留长：0-150MM
尾部留长：0-150MM-130MM
效率：1600条/小时
适用扎带：2MM包胶铁芯扎丝
气压要求：5-7KG
机器尺寸：700x850×1500mm
重量：120KG
