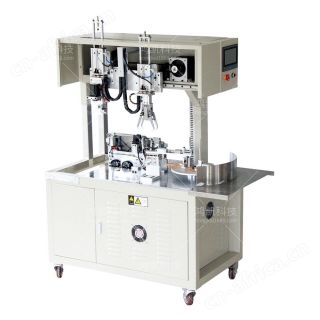

全自动绕线扎线机背景技术：

绕线扎线机是将一段一段的连接线例如各种电源线、数据线、网线、闭路线等分别卷绕起来，然后用扎带捆住的机器。但是现有的绕线扎线机的结构普遍比较简单，需要消耗大量的人工，而且不方便根据需要调节绕线桩之间的距离，灵活性差，越来越不能满足人们的日常使用需求，因此需要我们设计出一种全自动绕线扎线机，来解决这些问题。

全自动绕线扎线机技术要素：

全自动绕线扎线机，包括工作台，所述工作台的顶端一侧分别固定有伺服电机和竖板，伺服电机的输出轴固定有调节盘，调节盘的一侧中部安装有双轴电机，双轴电机的输出轴均固定有主动齿轮，主动齿轮的两侧均设置有从动齿轮，主动齿轮与从动齿轮相啮合，从动齿轮靠近调节盘的一侧中部均固定有双向螺纹杆，双向螺纹杆上螺纹连接有两组移动块，移动块的顶端均固定有绕线桩，绕线桩的顶端均延伸至调节盘的外部，竖板远离伺服电机的一侧顶端安装有传动电机，传动电机的输出轴贯穿竖板并固定有转盘，转盘靠近伺服电机的一侧对称设置有两组夹持机构，工作台的顶端另一侧固定有固定柱，固定柱的外部套设有绕线盘。

全自动绕线扎线机功能特点

本机适用于AC电源线、DC电源线、USB数据线、视频线、
HDM高清线等各类传输线采用包胶铁芯扭扎成束，也可用于其
它要用包胶铁芯扎紧之用，如衣架等行业。

全自动绕线扎线机技术总结

本实用新型公开了一种全自动绕线扎线机，包括工作台，所述工作台的顶端一侧分别固定有伺服电机和竖板，伺服电机的输出轴固定有调节盘，调节盘的一侧中部安装有双轴电机，双轴电机的输出轴均固定有主动齿轮，主动齿轮的两侧均设置有从动齿轮，从动齿轮靠近调节盘的一侧中部均固定有双向螺纹杆，双向螺纹杆上螺纹连接有两组移动块，移动块的顶端均固定有绕线桩，绕线桩的顶端均延伸至调节盘的外部，竖板远离伺服电机的一侧顶端安装有传动电机。本实用新型设计巧妙，结构紧凑，操作简单，自动化强，节省人工，方便根据需要调节两组绕线桩之间的距离，灵活性强，能够扩大绕线扎线机的适用范围，有利于提高绕线扎线效率，实用性强。

全自动绕线扎线机技术参数

型号：YHK-086

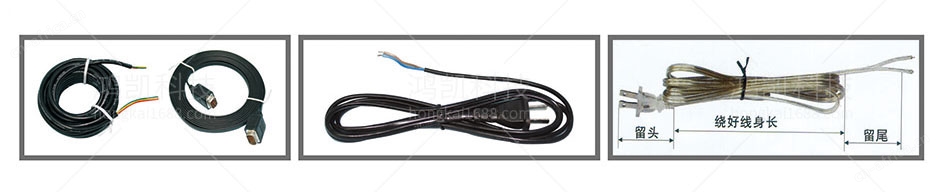

线绕外观：中圆圈双扎
适用线径：≤10mm（视线而定）
适用线长：≤8m（视线而定）
绕线间距：80-180MM
扎成直径：≤40
头部留长：40-130MM
尾部留长：40-130MM
效率：1200条/小时
适用扎带：2MM包胶铁芯扎丝
气压要求：5-7KG
机器尺寸：790×630×1430mm
重量：140KG
