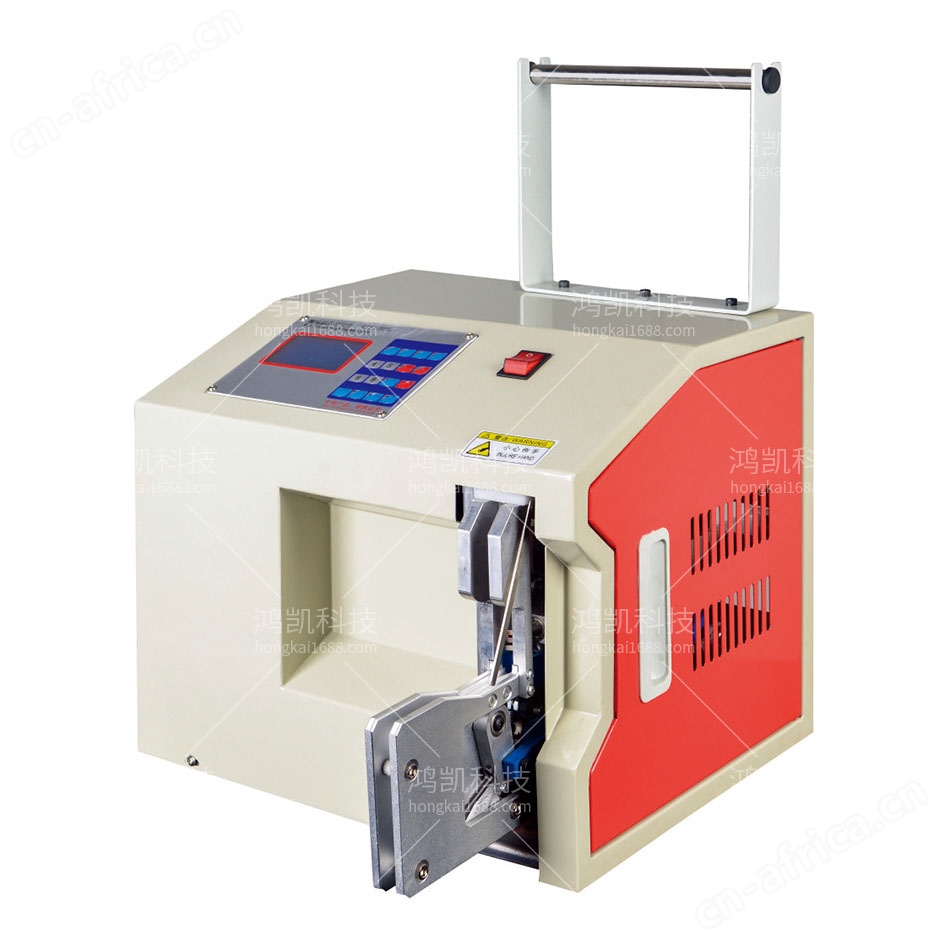

半自动扎线机介绍

半自动扎线机背景技术：

线缆尤其是家用电器的线缆（如电源线、延长线、端子接头电线等等）在安装插头、连接电器等工序之前，通常需要进行包扎，以缩短其长度，便于操作，同时也可以节省电器产品包装时所需的空间。现有完成此类线缆包扎的作业，大都采人工将待扎物束集，再以事先裁剪定长度的扎线施予结扎，然而，在结扎过程中，工作人员必须一手握着待扎物，另一手持着定长的扎线卷绕待扎物而予以结扎束紧，很显然，人工操作的方式不但生产效率低、劳动力成本高，而且包扎质量受人为因素的影响较大，容易使包扎的产品规格不一致，从而影响产品的销售。同时人工进行扎线的工作效率低，劳动强度大，不能满足现代企业流水线连续、快速生产的要求，并由于扎线为金属线或包覆有塑料材质的金属线，一经裁剪后，极易割伤、刮伤皮肤，人工扎线操作时，也存在有一定的安全隐患。现在市面上虽然有半自动扎线机的存在，其在工作时，操作人员只需要将待扎线缆放置到相应位置上，半自动扎线机启动后便可自动将线缆绕扎。半自动扎线机在完成扎线步骤时，依靠的是一个“S”形钩爪，钩住扎线将扭转，实现扎线对线缆的绕扎。传统的“S”形钩爪，其结构较为简单，在实际应用过程中，常常会发生扎线从钩爪中滑出的情况，使得半自动扎线机的工作稳定性较差。

实用新型内容本实用新型的目的在于提供一种结构简单，使用稳定性好，可实现其可将扎线予以自动送线、卷弯、切断、挠曲及结扎线缆的半自动扎线机。为实现上述目的，本实用新型所采用的技术方案是一种半自动扎线机，包括有机体及送线机构、传动机构、卷线机构、切断机构、挠线机构及扎线机构；所述机体上部设置有线架，所述的线架上安装有用于放置扎线的扎线筒；所述的送线机构、传动机构、卷线机构、切断机构、绕线机构以及扎线机构均安装在机体中；其特征在于所述的扎线机构包括有扎线杆，所述扎线杆的前端设置有一形钩爪；所述钩爪呈“S”形，其“S”形两端处均设有向内侧朝向的卡齿。本实用新型与传统技术相比较，其优势在于钩爪两端设有卡齿，使得扎线机在绕扎的过程中，不易出现因扎线滑落而影响扎线机工作的情况。

半自动扎线机功能特点

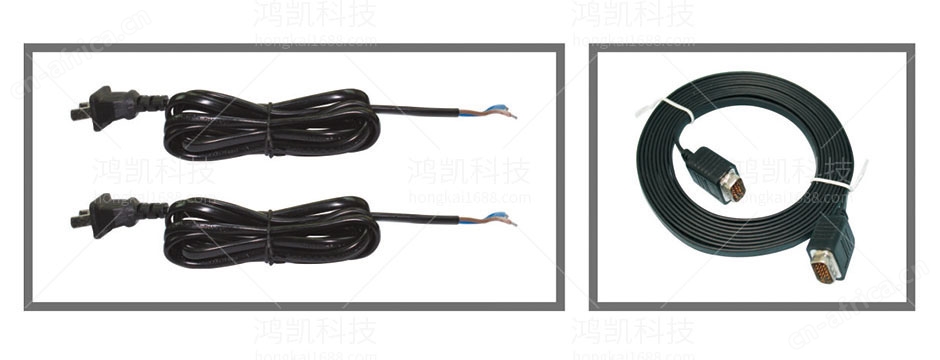

本机适用于AC电源线、DC电源线、USB数据线、视频线、HDM高清线等各类传输线采用包胶铁芯扭扎成束，也可用于其它要用包胶铁芯扎紧之用，如衣架等行业。
员工只需将线头固定好，脚踏开关实现绕线，完毕取出放到扎线口处自动扎带，全部过程只需4-5秒。本机可进行扎线长度、绕线圈数设定，可进行产量计数。本机采用PLC程式控制，文本显示器进行参数设定，操作简单方便。可降低员工的疲劳强度，提高工作效率，节省扎带等特点。

半自动扎线机技术参数

型号：YHK-90A半自动扎线机
扎带长度：80-140MM
扎带直径：10-30MM
扎带速度：1秒次
绕线间距：无
绕线速度：无
电源：AC220V50/60Hz
机器尺寸：550×550×400mm
重量：30KG
